Nieustanny rozwój obliczeń hiperskalowych, klastrów szkoleniowych AI i analiz-w czasie rzeczywistym spowodował, że zapotrzebowanie na przepustowość centrów danych przekroczyło wygodny poziom 100G. Trajektoria branży jest obecnie mocno ustalona na 400G jako obecnym koniu pociągowym i 800G jako nieuchronnej granicy.
Jednak skalowanie fizycznego szkieletu światłowodu w celu obsługi tych szybkości nie jest jedynie modernizacją liniową; jest to podstawowa-rearchitektura, która równoważy fizykę optyczną, dynamikę termiczną i pragmatyzm operacyjny. Wyzwanie projektowe skupia się na zasadniczym napięciu: jak zwiększyć gęstość i prędkość bez proporcjonalnego zwiększania złożoności, zużycia energii i zajmowanego miejsca.
I. Podstawowe zmiany architektoniczne w zakresie przepustowości hiperskalowej
A. Wykorzystanie tkanin-o dużej gęstości: panele MPO/MTP i okablowanie strukturalne
Od włókien do tkanin: nowe spojrzenie na ścieżki charakteryzujące się dużą-gęstościąPanele krosowe światłowodoweIRozwiązania MTP/MPO
Tradycyjne architektury-spinkowe, często zbudowane z dupleksowych złączy LC lub SC, osiągają punkt krytyczny przy przepustowości 400 G i wyższej. Sama liczba włókien wymaganych do równoległej optyki może przytłoczyć zarządzanie kablami i przestrzeń w szafie. Strategiczna odpowiedź leży w hurtowym przejściu na strukturalne panele krosownicze-światłowodowe o dużej gęstości i ekosystemy okablowania oparte na MPO/MTP-.
Na przykład moduł 400G-SR8 wykorzystuje 16-włóknowe złącze MPO-16 (8 włókien do transmisji, 8 do odbioru). Wdrażanie tysięcy takich łączy ze złączami duplex jest nie do utrzymania. Nowoczesne panele światłowodowe o dużej gęstości, takie jak jednostki 2U lub 4U obsługujące 96, 144 lub nawet większą liczbę portów, zostały zaprojektowane tak, aby zarządzać tą gęstością. Nie są to obudowy pasywne, ale aktywne elementy strategii zarządzania kablami, zaprojektowane z myślą o określonej kontroli promienia zgięcia, przejrzystych ścieżkach etykietowania i solidnym odciążeniu.

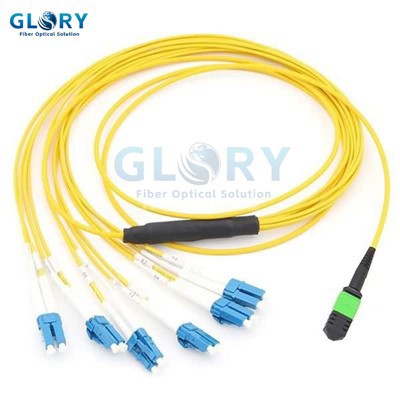

Prawdziwą innowacją są punkty przejściowe. Kable magistralne MTP/MPO-wstępnie-zakończone wiązki przewodów ze złączami MPO na obu końcach-tworzą czyste, modułowe połączenia szkieletowe między panelami. Kable rozdzielające MTP do LC zapewniają następnie kluczowe-rozgałęzianie umożliwiające podłączenie do poszczególnych portów przełącznika lub serwerów. To modułowe podejście, sprawdzone podczas wdrożeń u głównych dostawców usług w chmurze, skraca czas instalacji nawet o 70% w porównaniu z tradycyjnymi zakończeniami obiektowymi i minimalizuje ryzyko wystąpienia-pogorszających wydajność zagięć lub złych połączeń.
Test przeprowadzony w 2024 r. przez organizację Ethernet Alliance wykazał, że wstępnie-zakończony fabrycznie system rozdzielania MPO-12 do 6xLC dla aplikacji 400G-SR4.2 utrzymuje stałą tłumienność wtrąceniową poniżej 0,35 dB na sparowaną parę, spełniając, a nawet przekraczając specyfikacje IEEE 802.3bs. Wybór między panelem krosowniczym światłowodowym skonfigurowanym pod kątem-bardzo dużej gęstości a takim, w którym priorytetem jest łatwiejsza rekonfiguracja, jest kluczowym kompromisem-operacyjnym; większa gęstość często odbywa się kosztem nieco wydłużonego czasu ponownego instalowania poprawek.
B. Wybór nośnika: światłowód wielomodowy OM5 vs. jednomodowy-OS2 dla różnych zasięgów
Niedoceniany kręgosłup: wybór prawej stronyKable światłowodowe zewnętrzne i wewnętrzne
Wydajność aktywnej optyki jest ostatecznie zależna od jakości i właściwości pasywnej instalacji światłowodowej. W przypadku wewnętrznych kabli światłowodowych-w centrach danych przejście na 400G/800G spowodowało, że dominującymi mediami stały się szerokopasmowe światłowód wielomodowy OM5 (WBMMF) i jednomodowy-włókno jednomodowe OS2 (SMF). Światłowód OM5 o zwiększonej przepustowości przy długości fali 850-950 nm obsługuje 400G-SR4.2 na dystansie 100 m i ma obsługiwać 800G-SR8 na dystansie 70 m, zapewniając-ekonomiczne rozwiązanie dla krótszych-zasięgów-od góry szafy (ToR) do połączeń liści.
Jednakże w przypadku dowolnego łącza powyżej 100-150 m lub w celu przyszłego-zabezpieczenia przed obciążalnością 1,6 T i technologiami koherentnymi, jednoznacznym, choć nieco droższym wyborem, jest światłowód jednomodowy OS2.
Jego praktycznie nieograniczona przepustowość i niższe tłumienie sprawiają, że jest to jedyny realny nośnik dla połączeń kręgosłupa-do-spinu i wewnątrz-kampusu. Sama konstrukcja kabla jest kluczowa. Kabel wewnętrzny o niskim{{5}tarciu i gładkim płaszczu o zerowej-dymieniu-halogenowym (LSZH) o niskim tarciu jest niezbędny w przypadku instalacji o dużej-objętości i-wyginaniu się w zatłoczonych korytkach podwieszanych. W przypadku centrów danych z połączeniami zewnętrznymi lub rozległych kampusów wybór zewnętrznego kabla światłowodowego jest równie strategiczny.
Zewnętrzny opancerzony kabel światłowodowy zapewnia kluczową odporność na gryzonie i zgniatanie podczas bezpośredniego zakopywania, natomiast zewnętrzny kabel ADSS (w całości-samonośny-dielektryczny) jest przeznaczony do stosowania w powietrzu bez oddzielnego przewodu komunikacyjnego. Specyfikacja tłumienia dla tych-włókien długodystansowych jest najważniejsza; Kable premium OS2 rutynowo osiągają obecnie 0,16 dB/km przy 1550 nm, co bezpośrednio przekłada się na większe rozpiętości wzmacniaczy i niższy koszt systemu.
C. Zabezpieczanie krawędzi:Splittery PLCi wysoka-wydajnośćZłącza APC
Precyzja na krawędzi: kluczowa rola rozgałęźników światłowodowych, technologii PLC i złączy
W miarę jak centra danych ewoluują w kierunku bardziej rozproszonych architektur-świadomych krawędzi, szkielet światłowodowy musi także obsługiwać pasywne optyczne sieci LAN (POL) i infrastrukturę monitorowania w obiekcie. Tutaj splittery PLC odgrywają kluczową rolę.

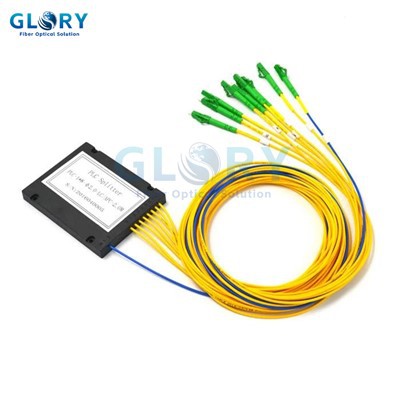

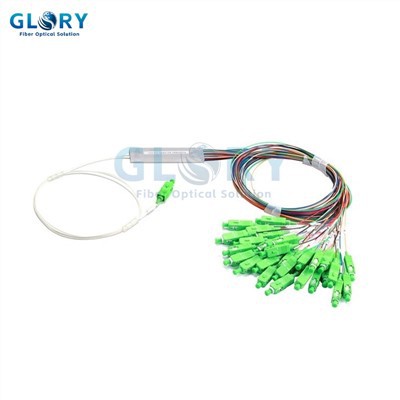

W przeciwieństwie do wcześniejszej technologii FBT, rozgałęźniki PLC (Planar Lightwave Circuit), takie jak kompaktowy rozdzielacz PLC 1x8 lub moduły rozdzielacza PLC 1x2, zapewniają doskonałą spójność wydajności i niższe straty zależne{{4} od polaryzacji (<0.1 dB), and a wider operating temperature range (-40°C to 85°C). They are integrated into splitter cassette units within the main distribution area (MDA) to enable a single transceiver to broadcast signals to multiple endpoints for management or security systems. The integrity of every connection point is non-negotiable.
The move to higher speeds has made return loss (RL) specifications for fiber optic connectors drastically more stringent. While UPC (Ultra Physical Contact) connectors with a typical RL of >50 dB było wystarczające dla systemów 10G, 400G i 800G, szczególnie tych wykorzystujących modulację PAM4, które często wymagają złączy SC APC lub LC APC.
The angled physical contact (APC) polish provides a RL of >60 dB, minimalizując odbity hałas, który może poważnie pogorszyć złożony diagram oka PAM4. Innowacyjna jest także metoda instalacji, obejmująca szybkie złącza (znane również jako-złącza instalowane na miejscu), które umożliwiają-zakończenie-na miejscu bez użycia narzędzi, a wydajność tłumienia wtrąceniowego dorównuje obecnie-fabrycznie polerowanym złączom (<0.3 dB), a crucial factor for rapid repairs and scaling in hyper-scale environments.
II.Budowanie wspólnie-zaprojektowanych fundamentów na następną dekadę
Budowa-wysokiej wydajności światłowodowej sieci szkieletowej centrum danych dla 400G/800G to znacznie więcej niż zwykłe zwiększenie szybkości; jest to systemowy wysiłek inżynieryjny, który wymaga-współprojektowania kilku podstawowych warstw. Sukces zależy od synergicznej optymalizacji: przyjęcia-systemów okablowania strukturalnego o dużej gęstości, opartych na MTP/MPO, w celu zarządzania gwałtownym wzrostem liczby włókien; rozważny wybór włókien wielomodowych OM5 lub jedno-jednomodowych OS2 dostosowanych do różnych odległości i środowisk; oraz wdrażanie-wysokowydajnych rozdzielaczy PLC i złączy APC w krytycznych punktach połączeń, aby zapewnić integralność sygnału.
Patrząc w przyszłość, w miarę zbliżania się szybkości transmisji danych na poziomie 1,6 T i jeszcze wyższych oraz w miarę wnikania spójnej optyki w głąb centrum danych, wymagania dotyczące potencjału przepustowości, wydajności tłumienia i gęstości infrastruktury światłowodowej staną się jeszcze bardziej ekstremalne. Dokonywane obecnie wybory architektoniczne i precyzyjne wdrożenia-koncentrujące się na skalowalności, możliwościach zarządzania i efektywności energetycznej-mają na celu położenie solidnego, elastycznego i wydajnego rdzenia pod zalew danych w następnej dekadzie. Ostatecznie zwycięstwo w wyścigu o przepustowość zależy nie tylko od najbardziej zaawansowanych modułów optycznych, ale, co najważniejsze, od leżącej u podstaw sieci światłowodowej z warstwą fizyczną,-zaprojektowanej i zweryfikowanej z precyzją-która po cichu to wszystko przenosi.
