Wprowadzenie: poza arkuszem specyfikacji
Zapomnij o abstrakcyjnych obietnicach dotyczących szybkości. W działającym centrum danych okablowanie nie jest związane z teoretyczną przepustowością; chodzi o fizyczną rzeczywistość ciepła, przestrzeni i ludzkich rąk. Stare stojaki na kable krosowe z pojedynczym włóknem, kolorowy, ale chaotyczny las, tworzyły wąskie gardła, na które nie mogliśmy sobie pozwolić. Widziałem, jak technicy spędzali pół godziny na śledzeniu pojedynczej usterki w tym labiryncie, podczas gdy włączał się alarm systemowy. Przejście na okablowanie strukturalne-o dużej gęstości z wykorzystaniem systemów MTP/MPO i paneli modułowych nie było tylko modernizacją; było to przejście od rzemiosła rzemieślniczego do powtarzalnej, niezawodnej inżynierii. To podstawa, która sprawia, że 40G, 100G i dalsze działania są nie tylko możliwe, ale także wykonalne.
MTP/MPO: Nie tylko łącznik, filozofia

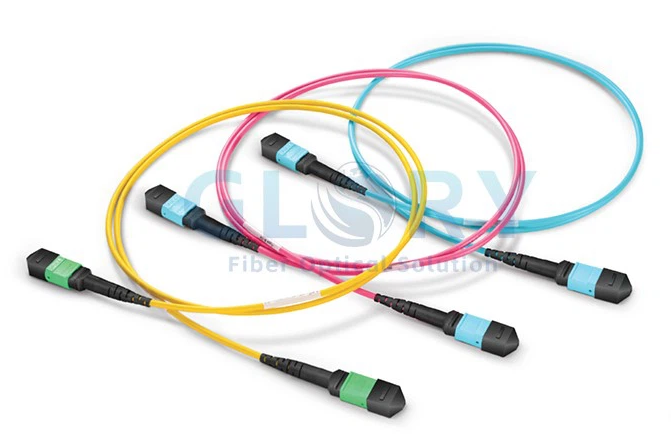

Nazywanie złącza MTP/MPO „gęstym” złączem jest zaniżone. To system we wtyczce. Trzymanie 12, 16 lub 24 włókien w obudowie niewiele większej niż standardowy SC oznacza fundamentalną zmianę konstrukcyjną. To rozróżnienie ma znaczenie: MPO to standard ogólny (Multi-fibre Push-On), podczas gdy MTP to specyficzna, doskonała implementacja amerykańskiej firmy Conec, znana ze swojej precyzji i trwałości,-szczegół, który staje się krytyczny podczas tysięcy cykli łączenia.
Prawdziwą-przewagą nie jest tylko gęstość; to przewidywalność. W przypadku wdrożenia 100G-SR4, które wymaga 8 włókien, nie ma już konieczności obsługi, etykietowania i trasowania czterech oddzielnych par dupleksu LC. Zajmujesz się jednym obiektem. W przypadku wdrożenia o 3 nad ranem, gdy kofeina przestaje działać, redukcja potencjału błędów jest wymierna. Fabrycznie zakończone kable magistralne, które korzystają z tych złączy, mają przetestowane, wypolerowane końcówki. Pamiętam projekt, w którym poprowadziliśmy 144 włókna między piętrami za pomocą dwunastu 12-włóknowych magistrali MTP. Praca, która dla dwóch inżynierów oznaczałaby tydzień zakończenia pracy, została ukończona po południu. Zaoszczędzony czas nie dotyczył tylko pracy; chodziło o szybsze udostępnienie sprzętu generującego dochód online.
Panele krosowe: Gdzie system zarabia na utrzymanie

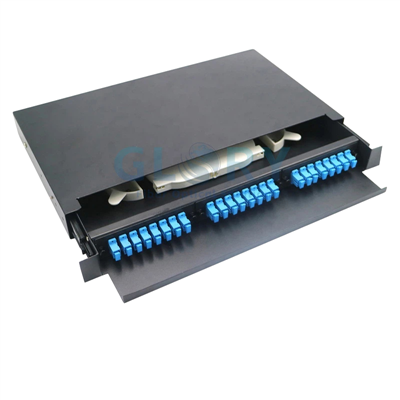

Panel krosowy jest często postrzegany jako pasywny kawałek metalu. W praktyce jest to centralny układ nerwowy warstwy fizycznej. Różnica między standardowym panelem LC a panelem modułowym-o dużej gęstości polega na różnicy między statyczną półką na książki a biblioteką z przesuwaną drabiną. Ten ostatni jest przeznaczony do aktywnego, ciągłego użytkowania.
Najważniejszym elementem jest kaseta lub moduł. To tłumacz pomiędzy szkieletem-o dużej gęstości a światem sprzętu. Na przykład pojedyncza kaseta zajmuje jeden 12-włóknowy MTP z tyłu i zawiera 6 dupleksowych portów LC z przodu. Wybór tutaj jest strategiczny. Stały-panel złączy blokuje połączenie. System modułowy od takiego dostawcy jak Panduit czy Corning umożliwia dostosowanie. Chcesz przejść z LC na SC w przypadku starszej macierzy pamięci masowej? Zamień kasetę. Chcesz przejść na 24--włóknową sieć szkieletową na potrzeby przyszłej sieci 400G? Rama pozostaje; zmieniasz elementy wewnętrzne. Na własne oczy widziałem oszczędności wynikające z takiego podejścia podczas etapowej modernizacji, podczas której istniejące ramy paneli przetrwały trzy generacje modernizacji technologicznej.
Polaryzacja: Pułapka cichego instalatora
Polaryzacja jest najczęściej źle rozumianym i nieudanym aspektem wdrażania MPO. Koncepcja jest prosta: światło musi transmitować z portu Tx na jednym końcu do portu Rx na drugim. Przy 12 identycznych włóknach w jednym złączu osiągnięcie tego wymaga celowego schematu skrzyżowania, zdefiniowanego przez TIA-568 jako metody A, B i C.
Teoria jest czysta; praktyka jest tam, gdzie zdarzają się niepowodzenia. Pułapką jest niespójność. Możesz kupić kable magistralne Metody B, ale przypadkowo zainstalować kasety typu A. Link będzie martwy, a usterka będzie niewidoczna gołym okiem. Kiedyś spędziłem frustrujący dzień na rozwiązywaniu problemów z nowym łączem 40G i odkryłem, że polaryzacja w kasecie została odwrócona, ponieważ instalator nie sprawdził typu wybitego na obudowie.
W praktyce metoda B okazała się de facto standardem ze względu na swoją prostotę: „odwrócenie” odbywa się raz, wewnątrz kabla głównego. Kable krosowe zawsze przebiegają-prosto. Ta spójność zmniejsza obciążenie poznawcze. Zasada jest absolutna: zanim cokolwiek podłączysz, sprawdź metodę na etykiecie kabla bagażnika, kasecie i dokumencie projektowym. Twój światłomierz będzie Ci wdzięczny.
Integracja: widok ze stojaka
Przyjrzyjmy się prawdziwej sekwencji wdrażania, tak jak to faktycznie się dzieje. Podłączasz nowy rząd-przełączników znajdujących się-na górze-szafy do głównego panelu agregacyjnego oddalonego o 30 metrów.
Najpierw instalujesz-ramki paneli połączeniowych o dużej gęstości w obu lokalizacjach. Następnie wyciągasz-wstępnie zakończone kable magistralne MTP-są to grube, solidne kable z ochronnymi oczkami do ciągnięcia. Prowadzisz je przez korytko nad głową lub-przewód podpodłogowy, łącząc tył panelu A z tyłem panelu B. To jest Twój stały, chroniony szkielet. Brak spawarek na miejscu.
Następnie zapełniasz panele kasetami pasującymi do wybranej polaryzacji. Słychać solidne kliknięcie, gdy złącze MTP łączy się z kasetą z tyłu. Z przodu masz teraz czysty, oznaczony zestaw portów LC. Na koniec należy użyć krótkich,-kolorowych, dupleksowych kabli połączeniowych LC, aby połączyć te przednie porty z określonymi portami przełącznika lub serwera. Cały link jest już aktywny.
Korzyści operacyjne są ogromne. Rozwiązywanie problemów jest izolowane: w przypadku awarii łącza należy najpierw wymienić krótki, dostępny-kabel krosowy z przodu. Skalowanie jest logiczne: dodanie nowego przełącznika oznacza użycie większej liczby portów w istniejącej kasecie lub włożenie nowej. Zarządzanie kablami jest czymś nieodłącznym, a nie późniejszym. Przepływ powietrza, będący często kwestią drugorzędną w przypadku okablowania, radykalnie się poprawia, ponieważ grube, trwałe kanały są starannie poprowadzone z tyłu, a z przodu zastosowano tylko niezbędne krótkie zworki.
Wdrożenie: Wnioski z pola
Planowanie na papierze to jedno; Inną sprawą jest instalacja w zatłoczonym i hałaśliwym centrum danych. Oto, które lata wdrożeń uznano za-niepodlegające negocjacjom:
Projektuj w Slacku, a nie tylko w przestrzeni
Pozostaw panele wypełnione w 70%, ale zaprojektuj również wyraźne pętle luzu dla kabli magistralnych. Pętla serwisowa, starannie zwinięta i zabezpieczona w menedżerze pionowym, stanowi zabezpieczenie przed przyszłymi ruchami regałów lub przypadkowymi szarpnięciami.
Polaryzacja jako religia
Udokumentuj wybraną metodę (ponownie zaleca się B) w książce przebiegu. Następnie fizycznie oznacz każdy koniec kabla magistralnego i szufladę kasety „Metodą B”, używając trwałego markera. Redundancja wizualna zapobiega błędom.
Promień zgięcia jest prawem, a nie wytyczną
Ostre zakręty powodują utratę „makro-zgięcia”. Testowałem linki, które przeszły, ale znajdowały się na krawędzi, ponieważ pień był zbyt mocno zaciśnięty za rogiem. Używaj wszędzie-płynnych menedżerów promieni.
Etykieta dla następnej osoby, nie dla Ciebie
Postępuj zgodnie z TIA-606-C. Twoje etykiety powinny być jasne dla kogoś o drugiej w nocy w czasie kryzysu. Uwzględnij stojak źródłowy, stojak docelowy i identyfikator obwodu. Prosta drukowana etykieta jest lepsza niż odręcznie napisana taśma.
Osłony przeciwpyłowe pozostają włączone do momentu podłączenia
Wnętrze nieużywanej tulejki MTP stanowi magnes dla kurzu i włókien. W zestawie narzędzi mam butelkę sprężonego powietrza i pudełko patyczków do czyszczenia. Każde złącze przed połączeniem jest sprawdzane za pomocą kieszonkowego teleskopu.-Bez wyjątków.
Przetestuj wszystko, nie zakładaj niczego
Testowanie bazowe za pomocą zestawu do testowania strat optycznych (OLTS) jest obowiązkowe po-instalacji. Ale przetestuj także po każdej rekonfiguracji. Najczęstszym problemem po-zmianie nie jest uszkodzenie, ale zabrudzone złącze spowodowane obsługą. Udokumentuj wartości strat; stanowią one punkt odniesienia dla przyszłej diagnostyki.
Takie podejście do okablowania sprawia, że z niezbędnego kosztu staje się on strategicznym atutem. Jest to system, który uznaje ograniczenia fizyki, omylność ludzkich operatorów i nieuchronność zmian. Celem nie jest już tylko połączenie punktu A z punktem B, ale zbudowanie warstwy fizycznej, która pozostanie przejrzysta, łatwa do dostosowania i niezawodna dla następnego inżyniera, który otworzy drzwi szafy.
