Znaczenie prawidłowego wyboru kabla
Zainstalowanie niewłaściwego kabla może prowadzić do pogorszenia wydajności, awarii sygnału lub naruszenia zgodności. Każdy typ kabla został zaprojektowany z wykorzystaniem określonych materiałów i konstrukcji, aby sprostać różnym wyzwaniom, takim jak naprężenia mechaniczne, bezpieczeństwo przeciwpożarowe lub narażenie na środowisko. Używanie kabla poza jego przeznaczeniem pogarsza niezawodność sieci.
Na przykład zastosowanie kabla o parametrach znamionowych-w pomieszczeniach zamkniętych na zewnątrz zazwyczaj powoduje przedwczesną degradację powłoki i wnikanie wilgoci, co prowadzi do utraty sygnału i konieczności kosztownej wymiany.
Dane branżowe podkreślają praktyczny wpływ tych wyborów. Stowarzyszenie Fibre Broadband Association zauważyło, że błędy instalacyjne, w tym nieprawidłowa specyfikacja kabla, przyczyniają się do znacznej części początkowych opóźnień w świadczeniu usług. Co więcej, Międzynarodowy Związek Telekomunikacyjny (ITU) w swoich raportach „Pomiar rozwoju cyfrowego” konsekwentnie podkreśla niezawodną infrastrukturę jako kamień węgielny wdrożenia łączy szerokopasmowych, co rozpoczyna się od prawidłowego doboru komponentów.

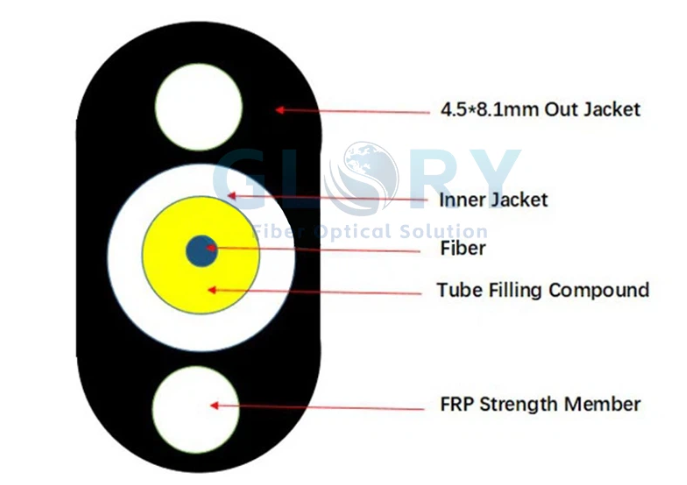

Kable przyłączeniowe FTTH: Segment wejścia do budynku zewnętrznego
Kable przyłączeniowe FTTH zapewniają końcowe połączenie z punktu dystrybucyjnego na ulicy do siedziby abonenta. W ich konstrukcji priorytetem jest elastyczność i łatwość instalacji w przypadku tego krótkiego, często złożonego cyklu. Kluczową cechą jest zgodność ze standardem ITU-T G.657 dotyczącym-włókna niewrażliwego na zginanie, co minimalizuje utratę sygnału, gdy kabel jest poprowadzony wokół ciasnych narożników lub przez małe porty wejściowe.
Kable te mają zazwyczaj małą średnicę, lekką konstrukcję i często są-wstępnie połączone, aby uprościć i przyspieszyć proces instalacji. Materiał kurtki jest zwykle przeznaczony do ograniczonego narażenia na zewnątrz, ale nie jest odpowiednikiem pełnego kabla zewnętrznego. Częstym błędem jest rozszerzanie zastosowania kabla przyłączeniowego FTTH na duże rozpiętości antenowe lub podziemne.
Ponieważ brakuje mu solidnego wzmocnienia i bariery dla wilgoci charakterystycznej dla dedykowanego kabla zewnętrznego, takie niewłaściwe użycie prowadzi do wysokiego ryzyka awarii. Dokumentacja wielu dostawców usług internetowych (ISP) pokazuje, że praktyka ta jest częstą przyczyną możliwych do uniknięcia usterek sieci w segmencie „ostatniego licznika”.
Kable wewnętrzne: Zgodność i bezpieczeństwo ścieżek wewnętrznych
Gdy sygnał dotrze do budynku, głównymi problemami stają się bezpieczeństwo przeciwpożarowe i zgodność z przepisami elektrycznymi. Kable wewnętrzne są klasyfikowane na podstawie ich palności i charakterystyki wytwarzania dymu, zgodnie z definicją w normach takich jak National Fire Protection Association (NFPA) 70 lub National Electrical Code (NEC) w Ameryce Północnej.
Niezbędne są dwie podstawowe oceny:
Ocena-podstawki (OFNR)
Zaprojektowane do pionowych ciągów między piętrami w szybach-innych niż nadsufitowe. Kable te są odporne na rozprzestrzenianie się płomienia w górę.
Ocena plenum-(OFNP)
Wymagane w przypadku przestrzeni wykorzystywanych do cyrkulacji powietrza w środowisku, takich jak sufity podwieszane lub podłogi podniesione. Posiadają płaszcz, który wytwarza bardzo mało dymu i jest mniej palny.
Używanie kabla pionowego-w przestrzeni nadsufitowej stanowi bezpośrednie naruszenie przepisów budowlanych i przeciwpożarowych. Jeśli takie naruszenia zostaną wykryte podczas inspekcji, mogą skutkować nakazem usunięcia i wymiany całego-niezgodnego okablowania. Poza klasami bezpieczeństwa, w przypadku kabli wewnętrznych często stosuje się szczelnie-buforowaną konstrukcję zapewniającą trwałość, a wybór złącza (LC, SC) i wypolerowania (UPC, APC) zależy od sprzętu łączącego.
Kable zewnętrzne: Zaprojektowane z myślą o trwałości środowiskowej

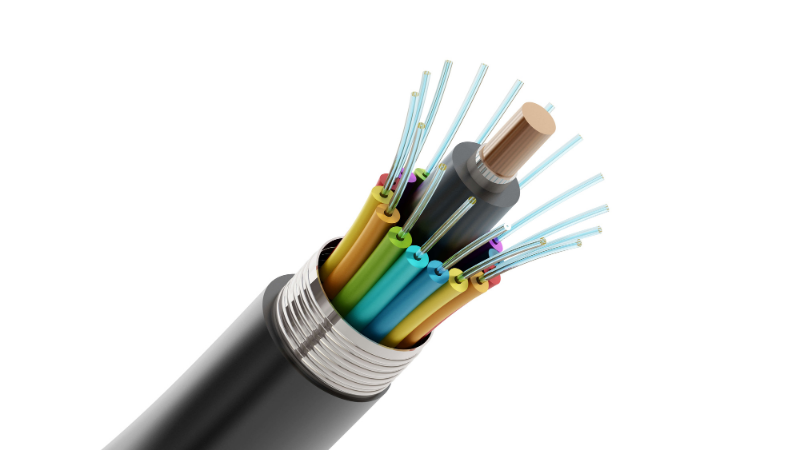

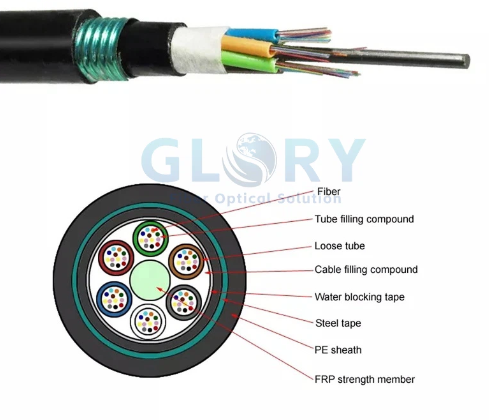

Kable zewnętrzne są skonstruowane tak, aby wytrzymać długotrwałe narażenie na czynniki środowiskowe, w tym promieniowanie ultrafioletowe, ekstremalne temperatury, wilgoć i uszkodzenia fizyczne spowodowane przez gryzonie lub kopanie. Ich konstrukcja znacznie różni się od typów wewnętrznych. Włókna są zwykle umieszczone luźno w rurkach-zablokowanych wodą, a płaszcz zewnętrzny jest wykonany z polietylenu o dużej-gęstości i odporności na promieniowanie UV-.
Wymagany poziom ochrony mechanicznej zależy od sposobu montażu:
Bezpośredni pochówek
Kable te są opancerzone, często falistą taśmą stalową, aby były odporne na zgniecenie i penetrację gryzoni.
Antenowy
Zawierają zintegrowany element wzmacniający, czyli nośnik, który utrzymuje ciężar kabla na rozpiętościach między biegunami.
Kanał
Zaprojektowane z gładką osłoną ułatwiającą przeciąganie przewodów.
Częstym błędem jest wprowadzenie kabla zewnętrznego bezpośrednio do wnętrza budynku. Płaszcz polietylenowy kabla zewnętrznego nie ma oceny bezpieczeństwa przeciwpożarowego i zazwyczaj jest zabroniony przez przepisy dotyczące tras wewnętrznych. Standardową praktyką jest zakończenie kabla zewnętrznego w szczelnej obudowie zewnętrznej i przejście na kabel wewnętrzny o odpowiednich parametrach dla ścieżki wewnętrznej.
Praktyczna metodologia selekcji
Systematyczne podejście do selekcji zapobiega częstym błędom. Proces może opierać się na trzech kolejnych pytaniach dotyczących zamierzonej ścieżki kabla:
Jaka jest trasa fizyczna?
Określ całą ścieżkę: zakopanie zewnętrzne, antena, ściana wewnętrzna, przestrzeń sufitowa lub kombinacja. Segmentuj trasę według środowiska.
Jakie są dominujące zagrożenia?
Dla każdego segmentu określ główne ryzyka. Czy jest to woda i zgniecenie (zakopanie), promieniowanie UV i napięcie (antena), czy też rozprzestrzenianie się ognia i dymu (przestrzeń wewnętrzna)?
Które specyfikacje kabli łagodzą te zagrożenia?
Wybierz kabel, którego standardowe specyfikacje są zaprojektowane dla zidentyfikowanych zagrożeń. Oznacza to określenie pancerza wkopowego dla segmentów naziemnych, parametrów przestrzeni powietrznej dla-pomieszczeń wentylacyjnych i-włókna odpornego na zginanie dla ciasnych punktów wejścia.
Metodologia ta przenosi uwagę z nazw produktów na wymagania dotyczące wydajności. Ma uniwersalne zastosowanie, zarówno w przypadku prostej instalacji domowej, jak i złożonej sieci kampusowej.
Wniosek
Kable światłowodowe FTTH, wewnętrzne i zewnętrzne pełnią różne,-zamienne funkcje. Kabel przyłączeniowy jest zoptymalizowany pod kątem elastyczności i prostego wejścia z zewnątrz. Kable wewnętrzne podlegają przepisom przeciwpożarowym. Kable zewnętrzne są zbudowane z myślą o wytrzymałości środowiskowej i mechanicznej.
Pomyślne wdrożenie wymaga poszanowania celu projektowego każdego typu.
Powtarzające się problemy związane z wnikaniem wilgoci, naruszeniami przepisów przeciwpożarowych i awariami mechanicznymi są najczęściej wynikiem zastosowania kabla poza jego przeznaczeniem. Po wstępnej analizie środowiska instalacyjnego i związanego z nim ryzyka, odpowiednie specyfikacje kabli stają się jasnym i logicznym wynikiem, tworząc podstawę niezawodnej i zgodnej z przepisami instalacji światłowodowej.
