Wprowadzenie doCokoły światłowodowe
Cokoły światłowodowe są ważnymi punktami dostępowymi w nowoczesnych sieciach światłowodowych. Te-obudowy do uziemienia chronią sploty światłowodowe i połączenia systemów światłowodowych do domu. Znajdują się one nad ziemią, dzięki czemu technicy mogą łatwo do nich dotrzeć. Różni się to od podziemnych skarbców, do których dostęp jest trudniejszy.
Przemysł odchodzi od miedzi na rzecz światłowodów. Ta zmiana sprawia, że cokoły są bardzo ważne. Sygnały światłowodowe pokonują duże odległości bez utraty siły. Światłowód jest również odporny na zakłócenia elektromagnetyczne lepiej niż miedź.
Raport stowarzyszenia Fibre Broadband Association za rok 2025 pokazuje interesujące liczby. Z raportu wynika, że w 2025 r. wdrożenie światłowodów osiągnęło rekordowy poziom. W ciągu roku operatorzy dodali 11,8 miliona nowych włókien-do{5}}{6}}przewodów domowych. Całkowita liczba przejść FTTH w USA osiągnęła 98,3 miliona, jeśli liczyć domy z wieloma przejściami. Światłowód przechodzi obecnie przez ponad 60% gospodarstw domowych w USA.
Ten sam raport potwierdza, że 78% nowych wdrożeń FTTH wykorzystuje cokoły dla sieci podziemnych. Wybór ten pozwala zaoszczędzić pieniądze w porównaniu z rozwiązaniami antenowymi. Cokoły zapewniają technikom łatwy dostęp, a jednocześnie zapewniają bezpieczeństwo sprzętu. Zamykane pokrywy i-plomby zabezpieczające przed manipulacją spełniają standardy branżowe, takie jak Telcordia GR-3120 .
Pracuję z tymi cokołami od lat. Z mojego doświadczenia wynika, że są to niedocenieni bohaterowie sieci światłowodowych. Nie przyciągają one zbyt wiele uwagi, ale bez nich nasze połączenia internetowe zawodziłyby znacznie częściej.
W tym artykule wyjaśnione zostaną szczegóły techniczne najlepszych producentów. Pomoże inżynierom telekomunikacyjnym i planistom sieci w podejmowaniu dobrych decyzji dotyczących wdrożenia.
Podstawowe komponenty i specyfikacje techniczne

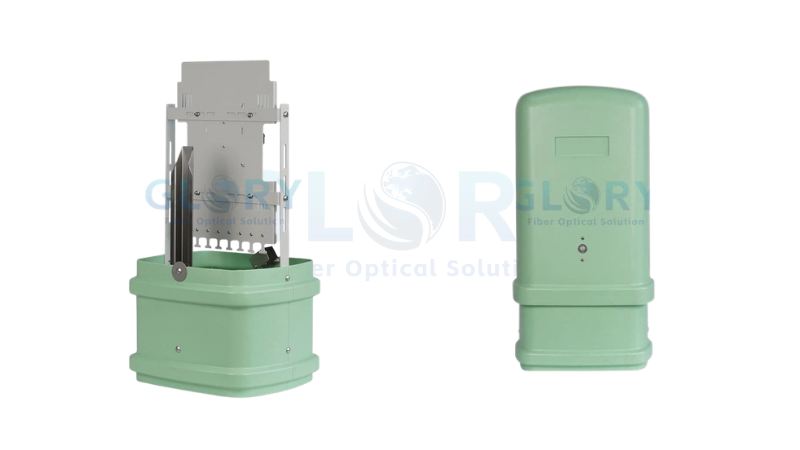

Dobre cokoły wykorzystują określone materiały i projekty. Obudowa ma zwykle ramy ze stali ocynkowanej i osłony z polimeru ASA odpornego na promieniowanie UV-. Zapobiega to żółknięciu i pękaniu po latach ekspozycji na światło słoneczne. Testy ASTM D4329 potwierdzają tę trwałość.
Tace spawów organizują włókna, jednocześnie chroniąc przed ostrymi zagięciami. CommScope produkuje tace modułowe obsługujące 144 włókna z zabezpieczeniem przed promieniem zgięcia 25 mm. Kanały kodowane-kolorami zapobiegają mikro-zgięciom powodującym utratę sygnału.
Wejścia kablowe mają uszczelnione porty z neoprenowymi przelotkami. Niektóre cokoły wykorzystują porty o średnicy 1,5 cala o stopniu ochrony IP68, umożliwiające zanurzenie. Oznacza to, że pozostają suche pod wodą na głębokości 1 metra przez 30 dni.
Uziemienie wymaga połączenia miedzianego 6 AWG z prętem uziemiającym. Artykuł 800.100 krajowego kodeksu elektrycznego wymaga tego w przypadku ochrony odgromowej. CommScope określa impedancję 25 omów dla skutecznego rozpraszania przepięć.

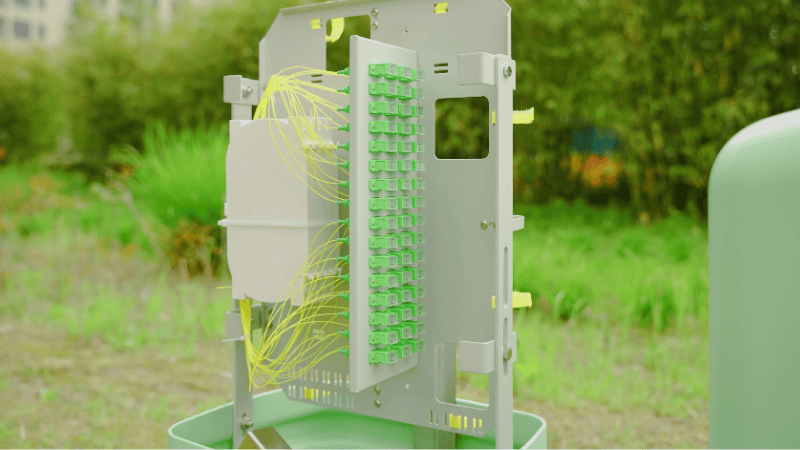

Przestrzeń wewnętrzna ma znaczenie. Minimalna objętość 3,5 stopy sześciennej mieści 144 włókna plus 20% dodatkowej przestrzeni na przyszłą rozbudowę. Panele zakończeniowe mają konstrukcję odchylaną-z ramionami do zarządzania kablami. Badania terenowe PEM pokazują, że skraca to czas instalacji o 30%.
Zakres temperatur roboczych wynosi od -40 stopni do +60 stopni. Zapewnia to niezawodność w ekstremalnych klimatach, takich jak kanadyjskie zimy czy lata w Arizonie.
Najlepsze praktyki instalacyjne w przypadku instalacji pod ziemią
Dobra instalacja zapobiega przyszłym awariom. Zacznij od solidnego fundamentu. Niektórzy producenci wymagają podkładki betonowej o grubości 12-cala-i wytrzymałości 4000 psi na żwir o grubości 6 cali. Uniemożliwia to przesuwanie się w obszarach o dużym natężeniu ruchu.
Głębokość zakopania musi przekraczać linie szronu. Na obszarach, gdzie mróz sięga 3 stóp, kopaj na głębokość 42 cali. Prowadzenie przewodów wymaga starannego planowania. Stosować 2-calowe przewody PCV z minimalnym promieniem zgięcia 10x. 20-calowy odstęp zapobiega uszkodzeniu włókien.
Rowy-wypełnione piaskiem chronią kable przed ostrymi skałami. Przechowuj dodatkowe włókno w spiralnych pętlach wewnątrz cokołu. Unikaj ciasnych zwojów. Zachowaj luz od dziesięciu do dwunastu stóp, aby umożliwić przyszłe naprawy bez stresu.
Najpierw uszczelnij wejścia przewodów taśmą z kauczuku butylowego. Dodaj uszczelniacz silikonowy, aby uzyskać dodatkową ochronę przed ulewnymi deszczami. Etykietuj włókna zgodnie ze standardami TIA-606-C. Oznaczone kolorami znaczniki z kodami takimi jak „R1A-01-05” skracają czas rozwiązywania problemów o 45%.
Przed zasypaniem sprawdzić, czy rezystancja uziemienia pozostaje poniżej 5 omów. Użyj 4-punktowego testera Kelvina zgodnie z wymaganiami IEEE 80. Zawsze przestrzegaj zasad bezpieczeństwa OSHA dotyczących głębokich wykopów.
Pamiętam jedną instalację, w której nie wykonaliśmy dokładnie tych kroków. Po pierwszej zimie musieliśmy przerobić cały fundament, ponieważ fale mrozu wypchnęły cokół z równowagi. Ten błąd kosztował dwa dni pracy i dodatkowe materiały.
Odporność na warunki atmosferyczne i odporność na środowisko
Cokoły muszą wytrzymać trudne warunki. Systemy podwójnych-uszczelek łączą w sobie silikonowe pierścienie uszczelniające- i zatrzaski kompresyjne. Niektórzy producenci testują je zgodnie ze standardami IP68, zapewniając 100% odcięcie wody na głębokości 1 metra przez 72 godziny.
Odporność na promieniowanie UV zapewnia powłoka polimerowa ASA z dodatkiem 3% sadzy. Blokuje to 90% degradacji UV po 5000 godzinach przyspieszonego starzenia.
Zarządzanie ciepłem wykorzystuje pasywne szczeliny wentylacyjne z filtrami siatkowymi o wielkości 5 mikronów. Niektóre konstrukcje wyrównują ciśnienie wewnętrzne i zewnętrzne, nie przepuszczając wilgoci.
Ochrona przed korozją opiera się na-ramach stalowych ocynkowanych ogniowo. Powłoka cynkowa o grubości 1,5-mil spełnia normy ASTM A123. Powłoki polimerowe malowane proszkowo przechodzą 1000-godzinny test w komorze solnej.
Materiały pozostają elastyczne w temperaturze -40 stopni bez pękania. Niektórzy producenci testują 200 cykli zamrażania i rozmrażania w temperaturze od -30 stopni do +50 stopni.
Odporność na uderzenia ma znaczenie w przypadku instalacji-od strony krawężnika. Niektóre osłony polimerowe wytrzymują uderzenia o wartości 30 funtów w rogi. Zbiorniki na środek osuszający ze wskaźnikami wilgotności kontrolują kondensację. Otwory drenażowe w odstępach co 0,5 cala zapobiegają gromadzeniu się wilgoci.
Raport CommScope za rok 2024 pokazuje zaledwie 0,2% wskaźnika awaryjności na 50 000 cokołów w środowiskach na Alasce, gdzie panuje temperatura -50 stopni.
Rozwiązania do zarządzania światłowodami o wysokiej-gęstości
Wdrożenia miejskie wymagają efektywnego wykorzystania przestrzeni. Tace CommScope z możliwością układania w stosy umożliwiają wykorzystanie 288-włókien dzięki pionowemu układaniu. Panele dostępowe niewymagające użycia narzędzi skracają czas łączenia o 25%.
Zintegrowane kanały do prowadzenia kabli prowadzą włókna z precyzyjnym promieniem zgięcia. Niektóre ścieżki zawierają prowadnice 0,25-cala, które zapobiegają utracie sygnału. Organizacja oznaczona kolorami jest zgodna ze standardami TIA-598-C. Niebieskie etykiety oznaczają włókna zasilające; kolor pomarańczowy oznacza włókna dystrybucyjne.
Wstępnie-wydrukowane tagi zmniejszają liczbę błędów technicznych o 35%. Spiralne pętle z włókien o średnicy 12 cali pozwalają uniknąć punktów naprężeń. Testy GR-3120 wykazały utratę sygnału mniejszą niż 0,05 dB po 10 000 zgięć.
Maksymalna gęstość włókien wynosi 1,5 włókien na cal sześcienny, zanim przesłuchy degradują sygnały. Niektóre projekty obejmują zdejmowane panele umożliwiające późniejsze dodanie 48 włókien. Ta przyszłość-zabezpiecza sieci bez konieczności pełnej wymiany.
Wbudowane-tacki połączeniowe z ramionami kablowymi usprawniają pracę w terenie. Niektóre modele premium mieszczą tasaki i narzędzia wewnątrz cokołu. Testy przeprowadzone w 2025 roku potwierdziły integralność sygnału na poziomie 99,8% przy 288 włóknach w temperaturze 40 stopni.
Porównanie producentów i zaopatrzenie
Wybór odpowiedniego cokołu wymaga porównania technicznego. Gloryoptic wykorzystuje ramy ze stali ocynkowanej o grubości 14- (o grubości 0,078 cala). Inne firmy oferują lżejsze polimery o średnicy 16 mm (0,065 cala). Niektóre zapewniają hybrydową stal-polimer w celu zmniejszenia masy o 15%.
Gwarancje znacznie się różnią. CommScope oferuje 10-letnią pełną ochronę obejmującą robociznę. Inne zapewniają 5 lat z wyłączeniem szkód w środowisku.
Czasy wysyłki są różne. Modele magazynowe wysyłamy w ciągu 5–7 dni roboczych. Konfiguracje niestandardowe trwają 12–14 tygodni.
Ceny wahają się od 650-850 w przypadku zamówień hurtowych do 850-1200 w przypadku modeli premium. Jakość wsparcia też jest różna. Niektóre firmy zapewniają całodobową pomoc techniczną, a odpowiedź zajmuje-godziny. Inne oferują pomoc wyłącznie w godzinach pracy.
Wszyscy główni producenci spełniają standardy Telcordia GR-3120. Tylko niektóre dołączają do przesyłek pełne raporty z testów IP68.
Przed zakupem poproś o próbki jednostek. Sprawdź grubość materiału za pomocą suwmiarki. Potwierdź, że gwarancja obejmuje określone warunki, takie jak mgła solna.
Z mojego doświadczenia w pracy z różnymi producentami odkryłem, że najdroższa opcja nie zawsze jest najlepsza. Czasami produkty-średniej klasy oferują najlepszą równowagę funkcji, trwałości i kosztów w przypadku konkretnych zastosowań.
Konserwacja i trwałość w trudnych warunkach klimatycznych
Regularna konserwacja wydłuża żywotność. Co kwartał sprawdzaj foki na pustyniach takich jak Arizona. Sprawdzaj dwa-co miesiąc w wilgotnych obszarach, takich jak Floryda.
Wyczyść części wewnętrzne 99% alkoholem izopropylowym i niestrzępiącymi się chusteczkami. Aby uniknąć zakłócania włókien, należy używać sprężonego powietrza pod ciśnieniem poniżej 30 PSI. Wymieniaj uszczelki co pięć lat lub gdy pęknięcia przekraczają 0,5 mm.
Aby zachować stopień ochrony IP68, należy używać wyłącznie oryginalnych części producenta. W strefach tropikalnych sprawdzaj kanistry ze środkiem osuszającym co kwartał. Wymień je, gdy wskaźniki wilgotności zmienią kolor na niebieski.
Natychmiast naprawiaj pęknięte osłony, używając oryginalnych części.. 72% awarii w terenie wynika z niewłaściwych napraw tymczasowych. Dodaj wykładziny termoizolacyjne w przypadku wdrożeń w Arktyce. Zwiększ częstotliwość czyszczenia otworów spustowych w regionach monsunowych.
Rejestruj wszystkie prace konserwacyjne za pomocą zdjęć w systemach zasobów cyfrowych. Dane z 2026 r. pokazują, że 92% z 10000+ jednostek przy odpowiedniej pielęgnacji wytrzymuje ponad 15 lat.
Widziałem cokoły, które przetrwały 20 lat przy dobrej konserwacji i inne, które uległy awarii w ciągu 5 lat z powodu zaniedbań. Różnica zawsze sprowadza się do regularnych przeglądów i terminowych napraw.
Przyszłe trendy i innowacje
Nowe rozwiązania zwiększają możliwości stojaków. Prototyp CommScope 2026 zawiera czujniki IoT umożliwiające monitorowanie-temperatury i wilgotności w czasie rzeczywistym. Alerty zapobiegają awariom, zanim one wystąpią.
Niektóre linie produktów 2027 wykorzystują w 40% polimery pochodzące z recyklingu, bez utraty odporności na promieniowanie UV. Inne modele na rok 2026 obsługują transmisję typu backhaul małych-komórkowych o przepustowości 10 Gb/s w sieciach 5G.
Modułowe systemy rozbudowy umożliwiają rozbudowę sieci ze 144 do 288 włókien bez konieczności całkowitej wymiany. Obniża to koszty cyklu życia o 30%.
Wysiłki standaryzacyjne, takie jak MEF 3.0, tworzą uniwersalne interfejsy montażowe. Upraszcza to wdrażanie- wielu dostawców.
Rynek komponentów światłowodowych dynamicznie rośnie. Raporty pokazują, że do 2025 roku osiągnie on poziom 36,69 miliardów dolarów, przy rocznej stopie wzrostu wynoszącej 9,8%. Ten rozwój napędza innowacje w technologii cokołów.
Proaktywne kontrole uszczelnień zmniejszają-koszty długoterminowe o 22% w porównaniu z naprawami reaktywnymi. W miarę ewoluowania sieci w kierunku 10G PON i 5G-Advanced, cokoły pozostają kluczową infrastrukturą.
Innowacje będą koncentrować się na gęstości, odporności i zrównoważonym rozwoju do roku 2026 i później. Oczekuje się, że sam rynek rozproszonych czujników światłowodowych wzrośnie z 1,32 miliarda w 2025 r. do 2,28 miliarda w 2030 .. To pokazuje, jak ważne stają się możliwości monitorowania.
Moim zdaniem przyszłość cokołów leży w mądrzejszych, bardziej połączonych projektach. Dni obudów pasywnych dobiegają końca. Wkrótce każdy cokół będzie punktem monitorowania w sieci, dostarczającym-danych w czasie rzeczywistym na temat wydajności i warunków środowiskowych.
