Krótka odpowiedź
Arkusz danych rozdzielacza PLC może podawać temperaturę roboczą, na przykład od -40 stopni do +85 stopni. Pole to definiuje zatwierdzony zakres usług tylko wtedy, gdy jest on powiązany z dokładnie zamawianym pakietem; nie gwarantuje identycznej tłumienności wtrąceniowej w każdej temperaturze.
Opublikowane online-badanie monitorujące wykazało zmiany w zakresie maksymalnych-strat wtrąceniowych0,472 dB przy 75 stopniachI0,486 dB przy -40 stopniachza przetestowane rozdzielacze PLC-na bazie krzemionki. Liczby te opisują to badanie, a nie uniwersalny limit akceptacji rozdzielacza PLC.
Akceptacja na zewnątrz powinna obejmować dane dotyczące-temperatury pokojowej przesyłki,-dopasowane do środowiska dowody kwalifikacyjne i pomiary optyczne wykonane, gdy urządzenie jest gorące lub zimne.
1. Zakres działania i stabilność temperatury Odpowiedz na różne pytania
Temperatura roboczadefiniuje zatwierdzony zakres usług dla określonej konfiguracji produktu.Stabilność temperatury, często wyrażane jako maksimum ΔIL, określa, jak daleko może przesunąć się tłumienność w określonym zakresie pomiarowym.Temperatura przechowywaniama zastosowanie, gdy produkt nie działa, podczas gdycykliczne zmiany temperaturyopisuje procedurę kwalifikacyjną, a nie ocenę terenową.
| Pole arkusza danych | Co kontroluje | Wymagane wyjaśnienie |
|---|---|---|
| Temperatura robocza | Zatwierdzony serwis terenowy | Dokładny pakiet, złącze, warunki instalacji i czas trwania |
| Temperatura przechowywania | Ekspozycja nieoperacyjna | Opakowanie, warunki odzysku i dozwolony czas trwania |
| Stabilność temperaturowa / ΔIL | Maksymalny ruch optyczny w podanym zakresie | Wartość referencyjna, długość fali, monitorowane porty, wielkość próbki i metoda |
| Kwalifikacje-do jazdy na rowerze w temperaturze | Zgodność z określoną procedurą środowiskową | Norma, wydanie, kategoria, profil cyklu oraz to, czy IL był monitorowany podczas ekspozycji |
Dlaczego zakres testowy może być szerszy niż zakres roboczy
ChwałyRodzina produktów rozdzielaczy PLCobecnie podaje wartość stabilności-temperatury 0,5 dB w zakresie od -40 stopni do +85 stopni oraz zakresy pracy i przechowywania od -25 stopni do +70 stopni. Pola te nie powinny być łączone. Szerszy zakres pomiarowy ΔIL można wykorzystać jako obwiednię testową lub kwalifikacyjną bez rozszerzania zatwierdzonego zakresu usług ciągłych.
Przyjęcie przesyłki nadal wymaga pozostałych pól optycznych opisanych w Glory'sPrzewodnik po testach rozdzielacza PLC-, w tym tłumienie wtrąceniowe na-port, jednorodność, PDL, tłumienie odbiciowe, długość fali i włączenie złączy.
2. Co pokazuje monitoring temperatury online-, a czego nie
BadanieNowatorskie badania nad niezawodnością-rozgałęźników optycznych PLC na bazie krzemionkizmierzyli wydajność optyczną podczas ekspozycji na temperaturę, zamiast polegać wyłącznie na pomiarach temperatury-pokojowej przed i po cyklu.
| Punkt testowy | Maksymalna zgłoszona zmiana IL | Użyj w tym artykule |
|---|---|---|
| 75 stopni | 0,472 dB | Dowody na to, że-gorący stan IL może różnić się od-pokojowej IL |
| -40 stopni | 0,486 dB | Dowód na to, że-stan zimny IL może różnić się od-temperatury pokojowej IL |
W artykule powiązano zmierzone zachowanie głównie z ruchem indukowanym termicznie w interfejsie sprzęgającym układ scalony PLC-z-macierzą światłowodową-. Stwierdzono również wyraźniejszy związek między temperaturą a tłumieniem wtrąceniowym niż między temperaturą a PDL.
Potwierdzona konkluzja
- Stan-pracy IL może różnić się od wartości-temperatury pomieszczenia.
- Zmiana może się zmniejszyć po przywróceniu temperatury.
- Konstrukcja pakietu i sprzęgła może mieć wpływ na wynik.
Limity przed wykorzystaniem zamówień
- Nie przeliczaj wyniku badania na uniwersalny limit 0,5 dB.
- Sprawdź współczynnik podziału, opakowanie, długość fali, liczbę próbek i profil cyklu w pełnym raporcie.
- Zapytanie o-port i próbkę-do-próbek danych dla zamówionego produktu.
Wartość praktyczna wynika z pomiaru w stanie gorącym i zimnym. Urządzenie może przejść w temperaturze pokojowej przed ekspozycją, wykazywać tymczasową dodatkową utratę podczas ekspozycji i przejść ponownie po odzyskaniu.
3. Pakiet-Ma znaczenie zachowanie termiczne na poziomie
Komercyjny rozdzielacz PLC zawiera więcej niż planarny układ falowodu. Układy światłowodowe, podłoża z-rowkami V, kleje, rurki, obudowy, pigtaile, złącza, elementy odciążające i osprzęt kasetowy mogą różnie reagować na zmiany temperatury.
Reguła inżynieryjna
Dowód kwalifikacyjny powinien znajdować się za wysłaną paczką.Raport modułu bez złącza-nie zatwierdza automatycznie skrzynki ABS,-kasety wtykowej ani rozdzielacza zintegrowanego z terminalem zewnętrznym.
| Dostarczony format | Dodatkowe zmienne termiczne | Granica dowodów |
|---|---|---|
| Bezblokowy / minimoduł- | Prowadzenie rurki, kleju,-odizolowanych włókien i integracja z obudową | Kwalifikacja modułu plus przegląd-załadowanego modułu |
| Pudełko ABS | Obudowa, pigtaile z płaszczem, odciążenie i złącza | Pełne dane montażowe z podanym złączem |
| Kaseta / LGX | Adaptery, ramka montażowa, kolana wewnętrzne i interfejsy | Połączone dowody w postaci kaset, a nie dowody-tylko w postaci chipów |
| Wstążka / duża liczba | Więcej włókien wyjściowych, punktów trasowania i najgorsze-wariacje portów | Dane-na każdy port i najgorsze-wyniki temperatury na porcie |
| Terminal ładowany na zewnątrz | Obciążenie energią słoneczną obudowy, temperatura wewnętrzna, adaptery i prowadzenie kabli | Dowody rozdzielające i kontrola termiczna załadowanej-obudowy |
ChwałyPrzewodnik dotyczący pakowania i wyboru rozdzielaczawyjaśnia, jak formy bezblokowe, ABS, kasetowe i-do montażu w stojaku zmieniają instalację i złącza.
4. Pokaż optyczne-wkłady budżetowe przed zastosowaniem ΔIL
Straty zależne-od temperatury mają znaczenie proporcjonalne do pozostałego marginesu ścieżki. Poniższe przykłady przedstawiają wszystkie dane wejściowe dotyczące planowania, dzięki czemu można sprawdzić wynik. Są to wartości poglądowe, a nie ograniczenia klasy PON lub specyfikacje produktów Glory.
| Dane wejściowe dotyczące planowania | Przypadek A: budżet 28,0 dB | Przypadek B: budżet 32,0 dB |
|---|---|---|
| Splitter i pasywna utrata rozgałęzień | 17,0 dB | 20,5 dB |
| Tłumienie włókien | 2,8 dB | 4,0 dB |
| Pary złączy | 1,6 dB | 2,0 dB |
| Złącza | 0,6 dB | 0,8 dB |
| Inne elementy pasywne/współistnienia | 1,0 dB | 1,5 dB |
| Rezerwa starzeniowa, naprawcza i pomiarowa | 1,8 dB | 2,0 dB |
| Podstawowa planowana utrata ścieżki | 24,8 dB | 30,8 dB |
Przypadek A: wygodna marża rezydualna
Margines-temperatury wstępnej:28,0 − 24.8=3.2 dB
Po 0,5 dB temperatury-tolerancji dryftu:Pozostaje 2,7 dB.
Naddatek cieplny zużywa 15,6% pierwotnego marginesu 3,2 dB.
Przypadek B: wąski margines rezydualny
Margines-temperatury wstępnej:32,0 − 30.8=1.2 dB
Po 0,5 dB temperatury-tolerancji dryftu:Pozostaje 0,7 dB.
Naddatek cieplny zużywa 41,7% pierwotnego marginesu 1,2 dB.
Wartość 0,5 dB jest oznaczona jako atemperatura-dodatek z tytułu dryfu. Czułość odbiornika pozostaje punktem końcowym systemu; ΔIL to dodatkowy pasywny-naddatek na utratę ścieżki, który powinien być oddzielony od rezerw złączy, starzenia, napraw i pomiarów.
Straty zależne od temperatury- zasługują na bliższą analizę w przypadku ścieżek o wysokim współczynniku podziału, kaskadowych rozdzielaczach, długich trasach, kilku parach złączy lub starszych naprawach. ChwałyPrzewodnik po rozdzielaczu PLC 1×32 i 1×64I1:128 Analiza GPONpokaż, dlaczego opcja fizycznego rozdzielacza nie zatwierdza pełnej ścieżki.
5. Martwy punkt temperatury w pomieszczeniu-
Raport wysyłki w temperaturze-pokojowej potwierdza początkowe właściwości optyczne, ale nie może opisać tymczasowej utraty stanu gorącego- lub zimnego-, chyba że pomiary zostaną wykonane podczas ekspozycji.
| Punkt pomiarowy | Odpowiedź na pytanie podstawowe |
|---|---|
| Przed ekspozycją w temperaturze pokojowej | Czy przesyłka spełnia początkowe limity optyczne na-port? |
| W stanach niskiej- i wysokiej-temperatury | Ile marginesu optycznego jest zużywane, gdy schorzenie istnieje? |
| Po przywróceniu-temperatury pokojowej | Czy istnieje zmiana resztkowa lub trwała? |
Usterki sezonowe są trudne do odtworzenia, gdy rozdzielacz wraca do normalnego stanu przed przybyciem technika. Bezpośrednie ogrzewanie słoneczne, zimne poranki, szybkie zmiany dnia-nocy i podwyższona temperatura w pomieszczeniu mogą zatem powodować dolegliwości zależne od czasu. Temperatura powinna pozostać jedną z gałęzi diagnostyki obok zanieczyszczenia, włączenia złącza i błędów-płaszczyzny testowej ujętych w raporcie Glory'sPrzewodnik po wysokich stratach rozdzielacza PLC.
6. Skonsoliduj standardy, kwalifikacje i pola raportów
Przed zażądaniem raportu wybierz strukturę środowiska
| Odniesienie | Środowisko / zakres | Wykorzystanie zamówień |
|---|---|---|
| IEC 61753-031-2:2014 | Urządzenia rozgałęźne bez-pojedynczego-modu 1×N i 2×N; Środowisko kontrolowane kategorii C | Użyj, gdy testowane urządzenie i mikrośrodowisko instalacji odpowiadają zakresowi-kontrolowanego środowiska. |
| IEC 61753-031-3:2014 | Urządzenia rozgałęźne bez-pojedynczego-modu 1×N i 2×N; Kategoria U, środowisko niekontrolowane | Użyj, gdy projekt wymaga standardu-specyficznego, niekontrolowanego-środowiska dla tego produktu i objęty jest dokładny pakiet. |
| IEC 61753-1:2018 | Ogólne wytyczne dotyczące-standardów wydajności światłowodów pasywnych | Sprawdź aktualne ramy kategorii, a następnie podaj dokładny standard produktu i wydanie. W wydaniu ogólnym 2018 zaktualizowano starszą terminologię U/O do OP/OP+ w celu uzyskania nowszych standardów. |
| Telcordia GR-1209-CORE / GR-1221-CORE | Ogólne wymagania dotyczące-komponentów pasywnych i zapewnienie niezawodności | Podaj zakres-wymaganego problemu, przykładową konfigurację, matrycę testową i objęty pakiet. |
Jedna skonsolidowana lista kontrolna dowodów i raportów
| Warstwa dowodów | Minimalna liczba pól do zachowania | Zwolnij pytanie |
|---|---|---|
| Wstępna akceptacja optyczna | Model, współczynnik podziału, pakiet, długość fali, IL na-port, jednorodność, PDL, straty na powrocie, włączenie złączy i identyfikowalność | Czy przesyłka spełnia uzgodnione-limity optyczne temperatury pokojowej? |
| Kwalifikacja środowiskowa | Norma, wydanie, kategoria, liczba próbek, profil cyklu, szybkość rampy, czas przebywania, wilgotność i okres regeneracji | Czy konkretny pakiet spełnia wybraną procedurę środowiskową? |
| Weryfikacja optyczna-stanu działania | Dane dotyczące temperatury IL-a-, podstawa odniesienia, interwał monitorowany, maksymalna wartość ΔIL według portu, najgorszy- wynik dla portu, histereza i zmiana resztkowa | Ile marży jest zużywane, gdy produkt jest gorący lub zimny? |
| Optyczna wersja budżetowa- | Najgorsza ścieżka abonenta, wszystkie wejścia pasywne,-dopuszczalny dryft temperaturowy i pozostały margines | Czy ścieżka zachowuje rezerwę projektu po zadeklarowanym maksymalnym ΔIL? |
| Wydanie produkcyjne | Zatwierdzony rysunek, wersja arkusza danych, plan testów, format raportu, numer seryjny lub identyfikacja partii | Czy sprawdzone dowody można powiązać z dostarczoną konfiguracją? |
Trzymaj oświadczenia certyfikacyjne oddzielnie
ISO 9001 dotyczy systemu zarządzania jakością-dostawcy; nie dowodzi, że konkretny model splittera PLC ukończył program IEC lub Telcordia. W przypadku kluczowych dowodów-strony trzeciejISO/IEC 17025:2017wspiera kompetencje laboratorium, bezstronność i konsekwentne działanie, jednak zakres akredytacji musi nadal obejmować odpowiednią metodę optyczną lub środowiskową.
Chwaływyjaśnienie certyfikatustosuje tę samą zasadę kontroli: systemy firmowe, deklaracje, parametry obudów i raporty z testów produktów to różne typy dowodów.
7. Drzewo decyzji akceptacji
- Zdefiniuj wymagania dotyczące pola.Oddzielne zakresy pomiarowe: operacyjne, przechowywania, kwalifikacji-narażenia i ΔIL.
- Wybierz podstawę środowiska.Podaj dokładną metodę i wersję IEC, Telcordia lub-projektu, która pasuje do instalacji.
- Dopasuj wysłaną paczkę.Upewnij się, że raport obejmuje zamówiony moduł, skrzynkę ABS, kasetę lub zintegrowaną wersję obudowy.
- Sprawdź dane-stanu działania.Używaj wyników dla każdego-portu- i zimnego-stanu, a nie tylko wartości średnich lub wartości po-odzyskiwaniu.
- Uwolnij ścieżkę i dowody razem.Dodaj maksymalną zadeklarowaną wartość ΔIL do udokumentowanego budżetu najgorszej-ścieżki i odnieś się do zatwierdzonego rysunku, arkusza danych i raportu dotyczącego zamówienia zakupu.
Przygotuj zapytanie ofertowe dotyczące-sterowanej temperaturą rozdzielacza PLC
Wyślij firmie Glory współczynnik podziału, obudowę, typ złącza, obudowę, zatwierdzony zakres działania, limit ΔIL, standard środowiskowy,-wejścia budżetowe na optykę i wymagany format raportu.
Przeglądaj splittery PLCOmów konfigurację OEM8. Zalecane konfiguracje rozdzielacza PLC Glory
Poniższe karty produktów przedstawiają różne formaty dostawy, a nie wymienne wnioski kwalifikacyjne. Zatwierdzony raport powinien być zgodny z dokładnie zamówionym pakietem, złączem i załadowaną konfiguracją.

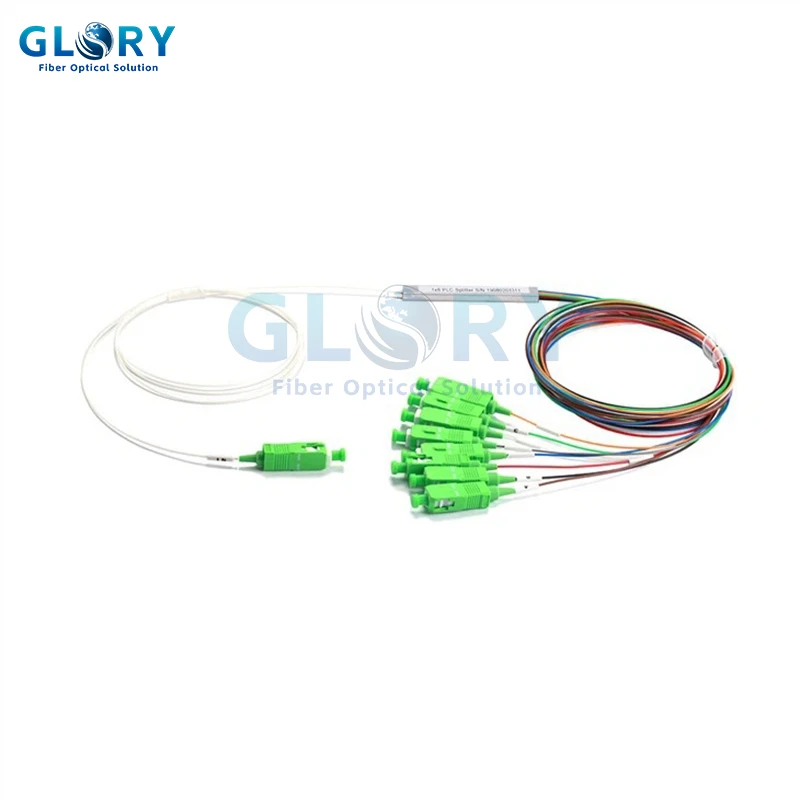

Kompaktowa integracja
Rodzina bezblokowych rozdzielaczy PLC
Nadaje się do korytek połączeniowych, kompaktowych skrzynek rozdzielczych i zespołów niestandardowych. Pola zamówienia obejmują współczynnik 1×N lub 2×N, włókno G.657, średnicę tuby lub kabla, długość ramienia i złącze.
Przegląd temperatur:zakwalifikować minimoduł-i końcowe prowadzenie obudowy jako jeden system instalacyjny.
Zobacz produkt
Moduł chroniony
Rozdzielacz PLC 1 × 8 ABS Box
Na tej stronie publikuje się osobne limity-strat wtrąceniowych z utratą złącza i bez niej oraz zakres operacyjny od -40 stopni do +85 stopnia dla wymienionej konfiguracji.
Przegląd temperatur:poproś o dowody dotyczące kompletnej obudowy ABS, pigtaili, odciążenia i wybranych złączy.
Zobacz produkt
Wtyczka modułowa-w formacie
Kaseta rozdzielacza PLC
Na podanej stronie kasety 1×4 podano zakres roboczy od -40 stopni do +85 stopnia i maksymalną wartość stabilności-temperatury wynoszącą 0,6 dB.
Przegląd temperatur:potwierdzić, czy zadeklarowany ΔIL obejmuje całą kasetę ze złączem i dokładnie żądany współczynnik.
Zobacz produkt
Zintegrowany terminal zewnętrzny
GL-DH-P1-8C Skrzynka zaciskowa rozdzielacza
Ten terminal PC+ABS o stopniu ochrony IP65 integruje jeden-modułowy rozdzielacz PLC 1×8 z ośmioma wstępnie-podłączonymi ścieżkami wyjściowymi SC/APC.
Przegląd temperatur:połącz dowody rozdzielające z ekspozycją obudowy, wewnętrznym prowadzeniem, adapterami i warunkami termicznymi panującymi w obiekcie.
Zobacz produktW przypadku załadowanych konfiguracji-projektu Glory'sUsługa OEM/ODMmoże zamrozić zatwierdzony pakiet rozdzielaczy, obudowę, interfejs złącza, rysunek, plan testów i możliwość śledzenia partii przed produkcją.
Często zadawane pytania
P: Jaka jest normalna temperatura pracy splittera PLC?
Odp.: Nie ma jednego zatwierdzonego asortymentu dla każdego rozdzielacza PLC. Wiele produktów publikuje zakresy od -40 stopni do +85 stopni, ale obowiązujący limit zależy od dokładnego pakietu, złącza i arkusza danych projektu.
P: Dlaczego zakres testu stabilności-temperaturowej może być szerszy niż zakres roboczy?
Odp.: Zakres-stabilności temperatury może opisywać zakres ekspozycji używany do pomiaru ΔIL, natomiast zakres operacyjny określa zatwierdzony serwis w terenie. Szerszy zakres testów nie wydłuża parametrów znamionowych, chyba że dostawca udokumentuje zatwierdzenie dla konkretnego pakietu.
P: Która kategoria środowiska IEC dotyczy zewnętrznego rozdzielacza PLC?
Odp.: Norma IEC 61753-031-2:2014 dotyczy niepodłączonych urządzeń rozgałęźnych dla środowisk kontrolowanych kategorii C, natomiast norma IEC 61753-031-3:2014 dotyczy środowisk niekontrolowanych kategorii U. W projekcie należy podać dokładny standard i wydanie produktu oraz potwierdzić, że testowany pakiet pasuje do mikrośrodowiska instalacji.
P: Czy rozdzielacz może przejść kontrolę-pokoju i nadal powodować problemy sezonowe?
O: Tak. Odwracalny wzrost strat wtrąceniowych-może wystąpić, gdy urządzenie jest gorące lub zimne i zmniejszyć się po przywróceniu-temperatury pokojowej. Dlatego też wyniki dotyczące temperatury-przed{4}}i-po-pokoju mogą nie uwzględniać utraty stanu-pracy.
P: W jaki sposób w budżecie optycznym należy uwzględnić-stratę zależną od temperatury?
Odp.: Dodaj-zadeklarowaną przez dostawcę maksymalną-port ΔIL dostawcy do najgorszej ścieżki abonenta, używając tego samego pakietu i tej samej podstawy długości fali. Trzymaj naddatek-dryftu temperaturowego oddzielnie od rezerw złączy, starzenia, napraw i pomiarów.
P: Który pakiet rozdzielacza PLC powinien zostać przetestowany?
Odp.: Dowód powinien odpowiadać zamówionej konstrukcji. Moduł bez bloków, skrzynka ABS, kaseta ze złączem i rozdzielacz-zintegrowany z obudową nie powinny automatycznie mieć wspólnych wniosków kwalifikacyjnych.
Wniosek
Linia temperatury pracy rozdzielacza PLC-to tylko jedna część zatwierdzenia. Uzasadnione pytanie dotyczące zamówienia dotyczy tego, czy dokładnie wysłana paczka ma dowody-dopasowane do środowiska, określone ilościowo dla-portu ΔIL podczas ekspozycji i wystarczający margines optyczny dla najgorszej-ścieżki po uwzględnieniu tej zmiany.
Normy i odniesienia techniczne
- Y. Zheng i in.,„Nowe badania nad niezawodnością-rozgałęźników optycznych PLC na bazie krzemionki” Optyk, tom. 178, 2019, s.. 1294–1301, DOI: 10.1016/j.ijleo.2018.10.119.
- IEC 61753-031-2:2014, nie-złączone, jedno-modowe urządzenia 1×N i 2×N, nie-długości fali-z selektywnym rozgałęzianiem, dla środowisk kontrolowanych kategorii C.
- IEC 61753-031-3:2014, nie-złączone, jedno-modowe urządzenia 1×N i 2×N, nie-długości fali-z selektywnym rozgałęzianiem, dla niekontrolowanych środowisk kategorii U.
- IEC 61753-1:2018, ogólne i wytyczne dotyczące-standardów wydajności pasywnych włókien światłowodowych.
- Telcordia GR-1209-CORE, ogólne wymagania dotyczące pasywnych elementów optycznych; sprawdź, czy projekt-wymagany problem.
- Telcordia GR-1221-CORE, zapewnienie niezawodności pasywnych elementów optycznych; sprawdź, czy projekt-wymagany problem.
- ISO/IEC 17025:2017, ogólne wymagania dotyczące kompetencji laboratoriów badawczych i wzorcujących.
