W szpuli włókna o długości 30 km mieści się 30 km włókna. Nie zapewnia automatycznie zasięgu działania w linii prostej-30 km. Część światłowodu jest zużywana, zanim samolot dotrze do najdalszego punktu, a rozmieszczona trasa rzadko jest idealnie prosta.
Rezerwa połączeń, wyznaczanie trasy-w obszarze startu, zmiany wysokości, zawracanie wokół przeszkód, kontakt z podłożem, zwisanie włókien i zachowanie przy wypłatach – wszystko to zwiększa ilość wykorzystywanego światłowodu. Praktyczny zasięg zależy zatem od tego, w jaki sposób przechowywane włókno staje się rzeczywistą trasą.
Długość przechowywana to ilość włókna na szpuli. Dostępny zakres zależy od trasy, rezerwy i warunków wypłaty.
Długość znamionowa szpuli to specyfikacja przechowywania, a nie gwarantowany promień działania. Zasięg użyteczny jest zawsze niższy, ponieważ system potrzebuje rezerwy połączenia, a wdrożone światłowód podąża rzeczywistą-trasą trójwymiarową, a nie najkrótszą linią łączącą dwa punkty.
Długość szpuli, długość rozmieszczenia i zakres użytkowy są różne
Zależność tę celowo zapisano jako granicę planowania, a nie stałą wartość procentową. Prawidłowy limit zależy od płatowca, struktury magazynu, geometrii miejsca, pozycji montażowej oraz tego, czy światłowód jest przeznaczony do jednokierunkowego-wypływu, czy kontrolowanego odzyskiwania.
Siedem powodów, dla których zakres użyteczny jest mniejszy niż długość szpuli
1Rezerwa połączenia i uruchomienia
Włókno zostało już zużyte, zanim samolot zaczął oddalać się od miejsca startu. System potrzebuje wystarczającej długości, aby połączyć szpulę, moduł optyczny i sprzęt-po stronie uziemienia bez obciążania złącza lub wymuszania ostrego zginania.
Rezerwę należy określić na podstawie rzeczywistego układu montażu i przyłączy. Zbyt krótkie przycięcie może spowodować napięcie bezpośrednio na złączu lub wylocie światłowodu.
2Tor lotu nie jest linią prostą
Najkrótsza odległość pomiędzy punktem startu a samolotem to linia prosta, ale rzeczywiste trasy obejmują zakręty, zmiany wysokości i omijanie przeszkód. Każde odchylenie zwiększa długość rozmieszczonego włókna bez zwiększania-odległości w linii prostej o tę samą wartość.
Trasa, która wznosi się, okrąża konstrukcję i opada, może zużywać znacznie więcej włókien, niż sugeruje odległość na mapie w poziomie. Planowanie trasy powinno zatem uwzględniać oczekiwaną geometrię ścieżki, a nie długość nagłówka szpuli.
3Zwis włókna i kontakt z podłożem zwiększają długość
Uwolnione włókno nie pozostaje idealnie napiętą linią geometryczną. Może osiadać pomiędzy punktami styku lub osadzać się na ziemi, roślinności i konstrukcjach. Te lokalne krzywe zwiększają rozłożoną długość.
Luźne włókno może zmniejszyć bezpośrednie napięcie na wylocie, ale nadmierny luz może również tworzyć pętle, które zaczepiają się o przeszkody. Celem jest stabilna wypłata, a nie maksymalne napięcie i nie niekontrolowany luz.
4Przeszkody zmieniają trasę po wypłacie
Budynki, słupy, gałęzie, płoty i nierówny teren mogą przekierować rozmieszczone włókno. Gdy włókno zetknie się z przeszkodą, pozostała trasa może obracać się wokół tego punktu, zamiast podążać wzdłuż pierwotnej linii.
5Opór przed wypłatą może pochłonąć pozostały margines
Pasywna szpula światłowodowa zależy od jakości uzwojenia, geometrii wylotu, sztywności szpuli i stabilnego mocowania. Przecinające się warstwy, zdeformowana szpula lub nierówna ścieżka wylotowa mogą zwiększyć opór i zakłócić uwalnianie włókna.
Kołowrotek GL-FPV wykorzystuje pasywną strukturę wypłat. Konstrukcja uzwojenia i wylotu bezpośrednio wpływa na użyteczną długość rozmieszczenia.
Większy opór nie zawsze oznacza, że przechowywane włókno jest fizycznie krótsze, ale może uniemożliwić niezawodne rozwinięcie ostatniej części szpuli. Dlatego też skuteczna trasa musi opierać się na pomyślnym teście wypłat, a nie na samej nominalnej liczbie włókien.
6Dłuższe szpule zmieniają zainstalowany ładunek
Dłuższe konfiguracje zwiększają masę startową modułu kołowrotka. Glory Optical podaje masę netto 300 g dla standardowego modułu 3 km i 2,10 kg dla standardowego modułu 30 km. Wersje zintegrowane wahają się od 320 g do 2,22 kg.
Podane liczby dotyczą-masy modułów szpuli, a nie całkowitego ładunku samolotu. Należy uwzględnić również mocowania, elektronikę optyczną, kamery, sprzęt zasilający i inny sprzęt. Dłuższa szpula może zapewnić więcej zmagazynowanego włókna, jednocześnie zmniejszając pozostały margines ładunku platformy.
7W przypadku zmian konieczna jest rezerwa operacyjna
Tolerancja produkcji, zmiany tras i rzeczywiste warunki wdrożenia powodują niepewność. Planowanie wykorzystania każdego licznika nie pozostawia miejsca na nieoczekiwany zwrot, zmianę pozycji startu czy dodatkową pętlę połączeń.
Zamiast przyjmować jedną stałą rezerwę na każdy projekt, zapisz wyniki reprezentatywnych testów wypłat i ustal wewnętrzny dodatek na planowanie dla konkretnego produktu, platformy i środowiska.
Długość szpuli 30 km nie oznacza 30 km prostej-promień liny
Poniższy przykład pokazuje, dlaczego ta sama szpula nominalna może generować różne zakresy użytkowe. Jest to porównanie koncepcyjne, a nie ustalona specyfikacja operacyjna.
| Warunek wdrożenia | Zużycie światłowodu poza-jazdą po linii prostej | Wpływ na zasięg użytkowy |
|---|---|---|
| Otwarta, prosta trasa | Rezerwa połączeń, routing uruchamiania i ograniczony zwis | Najbliższa nominalnej długości szpuli, ale wciąż poniżej niej |
| Trasa ze zmianami wysokości | Przesuw pionowy i zakrzywione przejścia | Więcej włókna zużytego na jednostkę odległości poziomej |
| Środowisko zbudowane | Zakręty, zakręty, punkty kontaktowe i przekierowane ścieżki | Użyteczna odległość-w linii prostej jeszcze bardziej się zmniejsza |
| Nieregularna wypłata | Lokalny luz, zaczepienie lub włókno, które nie może się płynnie rozłączyć | Część zapisanej długości może w praktyce stać się niedostępna |
GL-FPV-M30 kontra GL09-GXT: różne priorytety produktów
Glory Optical oferuje dwa kierunki produktów o różnych priorytetach. GL-FPV-M30 koncentruje się na znanych długościach szpul i opublikowanych konfiguracjach ciężaru, podczas gdy GL09-GXT wyróżnia się wersją ultralekką, wersją z zastrzeżonym-włóknem i wersją pokrytą kevlarem.
| Kierunek produktu | Koncepcja przechowywania | Uwzględnienie głównego zakresu | Co kupujący powinni zweryfikować |
|---|---|---|---|
| GL-FPV-M30 | Pasywny bęben wypłaty, dostępny w standardowych konfiguracjach 3–30 km | Stabilne zwolnienie-w jedną stronę, waga modułu i dopuszczalna trasa | Masa netto, konsystencja uzwojenia, orientacja wylotu, test wypłaty i konfiguracja złączy |
| GL09-GXT | Specjalizowana platforma z włóknami UAV-oferowana w ultralekkich, zastrzeżonych wersjach-z włóknami i-pokrytymi kevlarem | Wybór wymaganej równowagi masy modułu, wydajności światłowodu i ochrony mechanicznej | Wybrana wersja, masa netto, konstrukcja włókna, stan wylotu ceramicznego, test wypłaty i konfiguracja złącza |
GL-FPV-Pasywny bęben z wypłatą M30
Rodzina GL-FPV jest dostępna w konfiguracjach o długości 3, 5, 10, 15, 20 i 30 km przy użyciu światłowodu jednomodowego G.657.A2. Wersje ze standardową szpulą i modułem zintegrowanym{{11}umożliwiają kupującym porównanie niższej wagi modułu z prostszą integracją elektroniki.
Kierunek produktu najlepiej ocenić na podstawie-pełnych testów wypłat, pomiaru zainstalowanego ładunku i dopuszczalnej trasy w zależności od zamierzonego środowiska.
Zobacz specyfikacje GL-FPV-M30 →

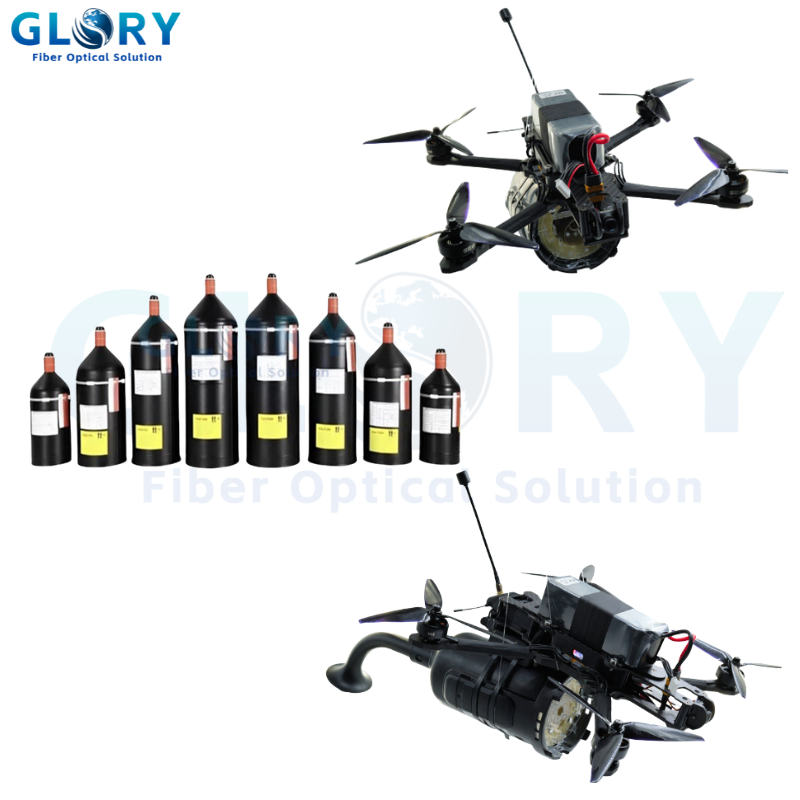

Wiadro na kabel światłowodowy GL09-GXT UAV
GL09-GXT nie został zaprojektowany jako produkt wielokrotnego użytku. Jego główna wartość wynika z trzech wyspecjalizowanych wersji: ultralekkiej wersji dla platform-wrażliwych na ładunek, zastrzeżonej wersji-fibrowej oraz wersji z powłoką kevlarową do zastosowań wymagających dodatkowej ochrony mechanicznej.
Otwór wypłaty wykorzystuje ceramiczny element stykowy. Podczas zwalniania włókno wielokrotnie przemieszcza się przez ten sam obszar wylotu. Twardsza powierzchnia ceramiczna zapobiega wcinaniu się ruchomego włókna w wylot lub przecieraniu go, co w przeciwnym razie mogłoby spowodować powstanie rowka, zwiększyć tarcie lub uszkodzić włókno.
Zobacz stronę produktu GL09-GXT →Dlaczego wylot włókien ceramicznych ma znaczenie
Wylot światłowodowy jest skoncentrowanym punktem kontaktowym podczas wypłaty. Jeśli materiał wylotowy jest zbyt miękki, powtarzające się ruchy włókien mogą stopniowo wyciąć rowek w powierzchni. Rowek ten może stworzyć ostrzejszą krawędź, zwiększyć opór i zwiększyć ryzyko ścierania, zaczepiania lub złamania.
Ceramiczny wylot zapewnia twardszą i bardziej odporną na zużycie-powierzchnię, dzięki czemu otwór zachowuje swój kształt podczas wypłaty. Przed montażem należy jeszcze sprawdzić część ceramiczną pod kątem wiórów, zanieczyszczeń i uszkodzeń krawędzi.
Dlaczego wylot włókien ceramicznych ma znaczenie
Podczas wypłaty włókno wielokrotnie styka się z krawędzią wylotu, poruszając się pod zmiennymi kątami. Jeśli materiał wylotowy jest zbyt miękki, cienkie włókno może stopniowo wcinać się w powierzchnię, tworzyć rowek lub odsłonić ostrzejszą krawędź.
Ceramiczny wylot zapewnia twardszą, gładszą powierzchnię ścieralną i pomaga utrzymać zamierzoną geometrię wylotu podczas zakładania. Przed użyciem należy go jeszcze sprawdzić pod kątem wiórów, zanieczyszczeń i uszkodzeń krawędzi.
Dlaczego piloci nie mogą dokładnie określić pozostałej długości włókna
Jednym z najbardziej praktycznych ograniczeń jest to, że pilot zwykle nie jest w stanie zobaczyć, ile włókna faktycznie opuściło szpulę podczas lotu. Pasywna szpula zwykle nie zapewnia bezpośredniego odczytu pozostałej-długości, a na rozłożoną ścieżkę światłowodu wpływają zwoje, zmiany wysokości, zwis i kontakt z otoczeniem.
W praktyce pilot może oszacować zużycie włókien na podstawie przybliżonego czasu lotu i średniej prędkości:
Szacunek ten jest użyteczny jedynie jako przybliżony punkt odniesienia. Nie mierzy rzeczywistej długości włókna uwolnionego ze szpuli. Rzeczywista rozłożona długość może być większa niż odległość netto przebyta przez statek powietrzny z następujących powodów:
- segmenty wznoszenia i zniżania;
- zakręty, okrążenia i korekty trasy;
- zwis włókien pomiędzy punktami styku;
- pętle utworzone w pobliżu miejsca startu;
- włókno przekierowane wokół drzew, budynków lub innych przeszkód;
- zmiany prędkości jazdy spowodowane wiatrem lub manewrami.
Dlaczego najbardziej praktyczne długości szpul pozostają poniżej 30 km
Możliwe są dłuższe szpule z włóknami, ale szpula to tylko jedna część problemu związanego z zasięgiem. Samolot musi także pozostać w powietrzu wystarczająco długo, aby wykorzystać zmagazynowane włókno. Systemy akumulatorów o dużej-wytrzymałości są mniej powszechne niż standardowe konfiguracje zasilania FPV, a dodatkowa pojemność akumulatorów zwiększa masę startową.
Wraz ze wzrostem długości szpuli zaczynają oddziaływać trzy ograniczenia:
Dlatego konfiguracje o długości 3–30 km są dla wielu platform bardziej praktyczne niż wyjątkowo długie szpule. Nominalna długość światłowodu powyżej 30 km może nie zapewnić użytecznego dodatkowego zasięgu, gdy statek powietrzny nie może utrzymać się w powietrzu wystarczająco długo lub gdy dodatkowa szpula i masa akumulatora zmniejszają wydajność lotu.
Prawidłowy wybór powinien zatem polegać na porównaniu trzech wartości razem: długości zmagazynowanego włókna, zmierzonego zainstalowanego ładunku i realistycznej wytrzymałości w locie pod tym ładunkiem. Żadnej z tych wartości nie należy oceniać oddzielnie.
Jak oszacować wymaganą długość szpuli
Zacznij od zaplanowanej-trasy trójwymiarowej, a nie od pożądanego promienia-prostej. Następnie dodaj włókno potrzebne do zainstalowanego systemu i niepewności zaobserwowane podczas testów.
Jakich danych testowych powinni żądać kupujący?
| Testuj lub nagrywaj | Dlaczego to ma znaczenie |
|---|---|
| Zmierzona masa netto według długości | Potwierdza udział ładunku w rzeczywistej konfiguracji produkcyjnej |
| Zweryfikowana przechowywana długość włókna | Potwierdza, że produkt odpowiada zamówionej długości szpuli |
| Pełny-test wypłat | Pokazuje, czy wymaganą długość można zwolnić bez krzyżowania się, zaczepiania lub zakłócania wylotu |
| Tłumienie przed- i po-wypłacie | Identyfikuje uszkodzenia spowodowane zgięciem, ścieraniem lub obsługą powstałe podczas wdrażania |
| Orientacja montażowa i rysunek wylotu | Zapewnia, że produkt jest zainstalowany w tej samej geometrii, co podczas walidacji |
| Protokół kontroli wylotu ceramiki | Potwierdza, że powierzchnia wypłaty pozostaje gładka, nienaruszona i wolna od wiórów i rowków |
| Wskazanie pozostałej-długości lub metoda szacowania | Wyjaśnia, czy system jest wyposażony w licznik lub czujnik, czy też operator musi polegać na szacunkach czasu-i-prędkości |
Często zadawane pytania
P: Czy szpula światłowodowa o długości 30 km zapewnia promień lotu 30 km?
O: Nie. Część włókien jest wykorzystywana do połączeń i rezerwy startowej, podczas gdy geometria trasy, ugięcie, przeszkody i limit wypłat pochłaniają dodatkową długość.
P: Czy na każdą trasę można zastosować jeden stały procent rezerwy?
O: Nie. Prosta otwarta trasa i trasa z wieloma zakrętami lub punktami kontaktowymi zużywają włókno w inny sposób. Dodatek powinien pochodzić z testów reprezentatywnych.
P: Czy całe przechowywane włókno stanie się użyteczne, jeśli szpula zostanie prawidłowo nawinięta?
O: Prawidłowe nawinięcie zwiększa prawdopodobieństwo niezawodnego wypłaty- pełnej długości, ale rezerwa połączeń i geometria trasy w dalszym ciągu uniemożliwiają, aby przechowywana długość była równa zasięgowi-linii prostej.
P: Czy GL09-GXT to po prostu kolejna opcja długości dla GL-FPV-M30?
O: Nie. GL09-GXT to osobna platforma produktów oferowana w ultralekkich, zastrzeżonych wersjach-fibrowych i pokrytych kevlarem. Nie jest to produkt wielokrotnego użytku i wykorzystuje wylot z włókna ceramicznego, aby zmniejszyć zużycie wylotu podczas wypłaty.
P: Skąd pilot wie, ile włókien zostało zużytych?
Odp.: Większość pasywnych szpul nie podaje dokładnego wskazania pozostałej-długości. Operator może oszacować podróż na podstawie średniej prędkości i czasu, jaki upłynął, ale nie uwzględnia to zakrętów, zmian wysokości, zwisu ani kontaktu z przeszkodami.
P: Dlaczego szpule światłowodowe FPV są powszechnie oferowane w wersji o długości 30 km lub mniejszej?
Odp.: Powyżej 30 km wartość dodatkowego światłowodu jest coraz bardziej ograniczona wytrzymałością akumulatora, masą szpuli i całkowitą ładownością samolotu. Dłuższy bęben nie zapewnia większego użytecznego zasięgu, jeśli platforma nie może pozostać w powietrzu wystarczająco długo, aby ją wystrzelić.
Wniosek
Długość szpuli światłowodu drona FPV jest wartością przechowywania. Zasięg użyteczny to wynik systemu kształtowany przez rezerwę połączeń, geometrię trasy, zwis, przeszkody, jakość wypłaty, ładowność, wytrzymałość baterii i wybraną konfigurację-wiadra światłowodowego.
Piloci często nie mogą bezpośrednio zmierzyć pozostałego włókna i mogą jedynie oszacować podróż na podstawie czasu i średniej prędkości. Z tego powodu praktyczny plan zasięgu powinien łączyć rzeczywiste testy wydajności, dane dotyczące zainstalowanego ładunku i wytrzymałości pod obciążeniem, a nie traktować główną długość szpuli jako gwarantowany promień.
