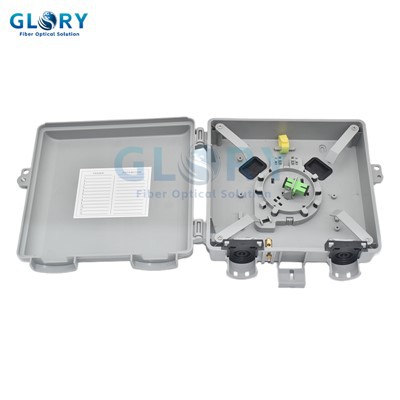

GL-Rozdzielnica światłowodowa FDB-24D - 24-Obudowa zewnętrzna z portem do montażu na ścianie

Ściana skrzynki światłowodowej jest kluczową obudową w sieciach światłowodowych. Służy jako chroniony punkt połączenia pomiędzy głównym kablem światłowodowym a poszczególnymi liniami prowadzącymi do domów lub firm. Jego głównym zadaniem jest bezpieczne przechowywanie delikatnych spawów i połączeń, które kierują sygnały optyczne, zapewniając niezawodne działanie.
Stworzone z myślą o trwałości, skrzynki te mają obudowy odporne na warunki atmosferyczne i promieniowanie UV-, często wykonane z wytrzymałych materiałów, takich jak PC+ABS, o stopniu ochrony takim jak IP65, dzięki czemu są odporne na trudne warunki pogodowe, kurz i uderzenia fizyczne. Kompaktowa konstrukcja została zaprojektowana z myślą o wydajności i optymalizacji przestrzeni w warunkach zewnętrznych.
Wewnątrz skrzynka światłowodowa zapewnia zorganizowaną przestrzeń do łączenia włókien, przechowywania dodatkowego luzu kabla i integrowania elementów pasywnych, takich jak rozgałęźniki PLC, które dzielą pojedynczy sygnał optyczny dla wielu użytkowników. To sprawia, że jest to kluczowy węzeł we wdrożeniach FTTx, obsługujący różne konfiguracje włókien.
Zaprojektowane z myślą o łatwej instalacji, skrzynki te zazwyczaj umożliwiają montaż-na ścianie lub na słupie-, często z takimi funkcjami, jak dostęp-bez użycia narzędzi, co upraszcza wdrażanie i konserwację. Krótko mówiąc, ta skrzynka przyłączeniowa zapewnia niezawodny, chroniony i łatwy w zarządzaniu punkt przejściowy dla połączenia światłowodowego.

Dane techniczne

Parametr	Bliższe dane
Nazwa produktu	Skrzynka rozdzielcza światłowodowa FDB
Model	GL-FDB-24D
Rozmiar (dł. × szer. × wys.)	335 × 295,5 × 117,2 mm
Tworzywo	ABS+PC lub ABS
Stopień ochrony	IP65
Temperatura pracy	-40 stopni do +60 stopni
Porty kablowe	2 porty na kabel 7–12 mm, 2 porty na kabel 6–8 mm, 24 porty na kable odgałęźne 2–4 mm
Maksymalna pojemność włókna	24 rdzenie
Typy adapterów	SC, LC, FC
Montowanie	Ściana lub słup

Kluczowe funkcje

• Składa się z korpusu głównego (obudowy),-tacki spawów światłowodowych i ramy mocującej rozdzielacz.
• Jest podzielony na dwie części: jedna łączy kable optyczne w celu wykonania spawu pomiędzy kablem optycznym a pigtailem światłowodowym, a druga łączy się z kablem krosowym.
• Łączy spawanie, połączenie, przechowywanie luzu światłowodowego i zarządzanie kablami krosowymi w zintegrowany system.
• Nadmiar włókien można owinąć wokół dwóch dedykowanych pierścieni z tworzywa sztucznego, zapewniając promień zgięcia większy niż 40 mm.
• Panel adapterów zabezpiecza adaptery, które są kompatybilne z różnymi typami adapterów, umożliwiając łatwą obsługę i zapobiegając przypadkowemu uszkodzeniu włókien.
• Kable można poprowadzić do skrzynki światłowodowej FDB od dołu, a wejście zabezpieczone jest specjalistycznymi uszczelkami gumowymi.

Warunki środowiskowe pracy

• Temperatura pracy: -40 stopni +60 stopni
• Wilgotność względna: mniejsza lub równa 93% (przy +40 stopniu)
• Ciśnienie atmosferyczne: 62 kpa ~ 101 kpa (przybliżona wysokość 0–5000 m)
• Tłumienność wtrąceniowa: mniejsza lub równa 0,35 dB
• Tłumienie powrotu: Większe lub równe 50 dB
• Plug durability：>1000 razy
• Rezystancja izolacji: większa lub równa 1000MΩ/500v(DC)
• Grounding resistance ： >3000V (DC)/1min bez awarii, przeskoku

Aplikacja

W środowiskach LAN wykorzystujących światłowód, światłowodowa skrzynka rozdzielcza (FDB) odgrywa kluczową rolę w organizowaniu i ochronie fizycznych połączeń światłowodowych. Służy jako centralny punkt łączenia i zarządzania kablami światłowodowymi, zapewniając czysty i bezpieczny interfejs między siecią szkieletową a sprzętem-użytkownika końcowego w zastosowaniach takich jak Światłowód do domu (FTTH) i sieciach korporacyjnych. Wytrzymała obudowa do zastosowań zewnętrznych-chroni delikatne zakończenia światłowodów przed kurzem, wilgocią i uderzeniami fizycznymi, co jest niezbędne do utrzymania niezawodności sieci.
