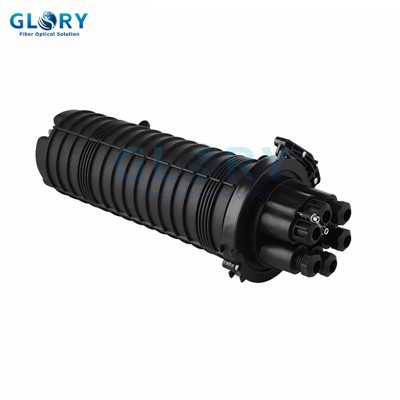

Kopułkowa osłona złącza GL-8207-B jest używana głównie do łączenia i ochrony światłowodów. Ten rodzaj puszki nadaje się do łączenia napowietrznych, rurowych i zakopanych prostych i odgałęzień. Korpus i podstawa pudełka są uszczelnione obręczami i gumą. Obudowa zamknięcia wykonana jest z wysokiej jakości tworzyw konstrukcyjnych i charakteryzuje się-dobrymi właściwościami przeciwerozyjnymi w stosunku do soli kwasowych i zasadowych, zapobiega starzeniu, a także gładkim wyglądem i niezawodną strukturą mechaniczną. Struktura mechaniczna jest niezawodna i odporna na dzikie środowisko, intensywne zmiany klimatyczne oraz poważne środowisko pracy. Tace łączące (FOST) wewnątrz kopuły złącza złącza można obracać jak broszury i mają odpowiedni promień krzywizny oraz przestrzeń na nawinięcie światłowodu, aby promień krzywizny uzwojenia optycznego wynosił 40 mm. Każdy kabel optyczny i włókno można obsługiwać indywidualnie.
Dane techniczne
|
Nr modelu |
Kopuła zamykająca GL-8207-B |
|
Wymiary |
370 (dł.) × 210 (szer.) × 124 (wys.) mm |
|
Waga (kg) |
3.0 - 4.0 |
|
Tworzywo |
PP+GF |
|
Typ uszczelnienia |
Uszczelnienie mechaniczne |
|
Stopień ochrony |
IP68 |
|
Adapter |
8 szt. utwardzanych adapterów Huawei |
|
Rozdzielacz skonfigurowany |
Mini-sterownik PLC 4*1:8 |
|
Wydajność łączenia włókien |
96 |
|
Pojemność tacy |
24 |
|
Liczba tac |
4 |
|
Aplikacja |
Montaż na ścianie/słupie/antenie |
Funkcja kopuły zamykającej złącze
• Piękny i kompaktowy model, wygodny montaż
• Materiał konstrukcyjny o wysokiej wytrzymałości, stopień wodoodporności IP68
• Nietoksyczny dla wszystkich materiałów;-nie powoduje korozji elementów metalowych
• Konstrukcja typu „plug and play” w portach kablowych z-wstępnie podłączonymi adapterami i
złącza. Można skonfigurować konstrukcję zapobiegającą utracie-osłon przeciwpyłowych
• Wygodna obsługa przy ściąganiu izolacji i zabezpieczaniu kabli dystrybucyjnych
• Nadaje się do montażu na ścianie-, na słupie-, na antenie-i na cokole-
Specyfikacja tacy łączącej
|
|
Model |
Pojemność tacy |
Rozmiar (mm) |
Rozłupnik |
Spawy jednowłóknowe |
Spawy włókien taśmowych |
|
38# |
24F |
112 x 68 x 8 |
Mikrosterownik PLC 1:8 |
Tak |
NIE |
POŁĄCZENIE KABLI w kopule zamknięcia złącza
Krok 1 Zdejmij osłonę kabla z kabla dystrybucyjnego; zdjąć osłonę na odległość co najmniej 1,15 m.
Zdjąć luźną rurkę, zachowując długość około 40 mm. Odetnij i zarezerwuj element wzmacniający na długości około 50 mm.
Krok 2 Za pomocą śrubokręta podważ 4 klamry i otwórz pokrywę.
Krok 3 Za pomocą klucza imbusowego odkręć śruby w porcie dystrybucyjnym środkowej-rozpiętości. Wyjmij blok dociskowy i pierścień uszczelniający z podwójnymi otworami. Rozetnij obie strony pierścienia uszczelniającego. Przełóż kabel dystrybucyjny-o średniej rozpiętości do portu kabla o środkowej-rozpiętości. Zamontuj zespół uszczelniający w odpowiedniej kolejności na kablu dystrybucyjnym.
Krok 4 Zabezpiecz element wzmacniający i kabel dystrybucyjny.
Krok 5 Zabezpiecz element wzmacniający i kabel dystrybucyjny.
Trasa światłowodowa w kopule zamknięcia złącza
Trasy światłowodowe pokazano poniżej.
INSTALACJA kopuły łączącej
Montaż-na ścianie: wywierć 3 otwory w ścianie, wymiary pokazano poniżej. Wbić oddzielnie tulejki rozporowe w otwory. Przymocuj skrzynkę do ściany za pomocą 3 śrub.
Montaż na słupie-: zainstaluj wsporniki montażowe z tyłu skrzynki. Przełóż obręcz tyczki do wsporników. Zamocuj skrzynkę na słupku.
Montaż antenowy
Montaż na stojaku
